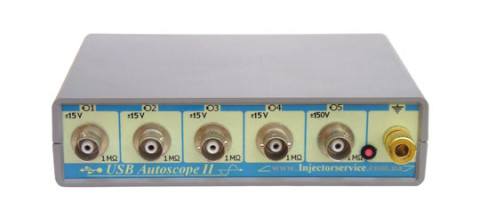

USB Autoscope II предназначен для поиска неисправностей в различных электронных системах автомобиля, независимо от марки и года выпуска автомобиля. Разрядность АЦП 12 bits. USB Autoscope II снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB). Максимальная частота дискретизации в режиме аналогового осциллографа:

500 kHz в 1-но канальном режиме;
250 kHz в 2-х канальном режиме;
125 kHz в 4-х канальном режиме;
50 kHz в 8-ми канальном режиме.

Характеристики:

Основные характеристики
Основные характеристики
Вес
1 кг
Производитель
Autoscope
Все характеристики
АртикулUSB Autoscope II - Цифровой USB Осциллограф 2
Autoscope
15 428 грн.16 240 грн.
- 5%Экономия 812 грн.
Нет в наличии
Выбор артикула:

Снят с производства - есть замена Autoscope 4

USB Autoscope II предназначен для поиска неисправностей в различных электронных системах автомобиля, системах зажигания, для диагностики системы газораспределения бензиновых двигателей.

Прибор подключается к USB порту персонального компьютера, работающего под управлением операционной системы MS Windows 98se, MS Windows ME, MS Windows 2000, MS Windows XP или Windows Vista 32 bit.
USB Autoscope II снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB).

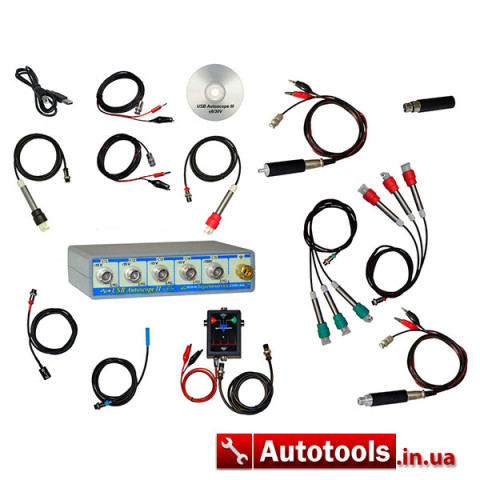

Начальный комплект USB Autoscope II включает в себя:

  • USB Autoscope II с USB кабелем и диском CD с программным обеспечением, справочной и обучающей информацией;

Базовый комплект USB Autoscope II включает в себя:

  • USB Autoscope II с интерфейсный кабелем USB 2.0 A/B, CD с программным обеспечением и справочной информацией;
  • осциллографический щуп;
  • датчик разрежения;
  • адаптер диагностики систем зажигания с соединительным кабелем;
  • ёмкостной датчик;
  • датчик первого цилиндра.

Полный комплект USB Autoscope II включает в себя:

  • базовый комплект USB Autoscope II;
  • дифференциальный осциллографический щуп Diff;
  • датчик давления в цилиндре Px;
  • комплект ёмкостных датчиков для диагностики DIS систем зажигания DIS Cx 6;
  • универсальный накладной ёмкостной датчик Cx Universal;
  • универсальный накладной индуктивный датчик Lx Universal;
  • усилитель Dx Amplifier.



Руководство по эксплуатации USB Autoscope II.
usb_autoscope_2_operation_manual.pdf - 1 253 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
usb_autoscope_2_operation_manual.pdf



Руководство по работе с Программой USB Осциллограф.
program_usb_oscilloscope.pdf - 567 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
program_usb_oscilloscope.pdf



Дополнительные возможности программы
USB Осциллограф.
advanced.pdf - 652 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
advanced.pdf



Параметры прибора

количество аналоговых входов 8
диапазон входного напряжения для аналоговых входов №1…4, №6…8 ±15 V
диапазон входного напряжения для аналогового входа №5 ±150 V
разрядность АЦП 12 bits
максимальная частота дискретизации на канал в режиме аналогового осциллографа 500 kHz в 1-но канальном режиме;
250 kHz в 2-х канальном режиме;
125 kHz в 4-х канальном режиме;
50 kHz в 8-ми канальном режиме
количество входов цифрового анализатора 8 (разъём "Digital Inputs" устанавливается опционально)
диапазон входного напряжения для цифрового анализатора 0…5.5 V
электрические характеристики входов цифрового анализатора > 100 kΩ, < 2 pF
максимальная частота дискретизации на канал в режиме цифрового анализатора 500 kHz в 4-х канальном режиме;
500 kHz в 8-ми канальном режиме
интерфейс для подключения
прибора к ПК
USB 2.0 Full-SPEED
сопротивление гальванической изоляции (измерительная масса прибора <> сигнальная масса PC) > 20 GΩ
ёмкость гальванической изоляции < 15 pF
тестовое напряжение гальванической изоляции 2 kV в течение 1 минуты
питание прибора от компьютера через USB-кабель
ток потребления рабочий режим: < 150 mA
режим ожидания: < 50 mA


Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК.


USB Autoscope II работает под управлением Программы USB Осциллограф.

Параметры ПО USB Осциллограф

количество каналов аналогового осциллографа по выбору 1, 2, 4, 8
параметры развертки для режима аналогового осциллографа 1-но канальный режим
50 µS/div. … 1 S/div.;
2-х канальный режим
0.1 mS/div. … 1 S/div.;
4-х канальный режим
0.2 mS/div. … 1 S/div.;
8-ми канальный режим
0.5 mS/div. … 1 S/div.
с шагом 1, 2, 5
параметры детализации по напряжению для режима
аналогового осциллографа
50 mV/div. … 5 V/div.
для диапазона входных
напряжений ±15 V;
0.5 V/div. … 50 V/div.
для диапазона входных
напряжений ±150 V
синхронизация в режиме аналогового осциллографа по любому каналу, фронту, уровню, порогу по уровню и по времени
количество каналов цифрового анализатора по выбору 4, 8
параметры развертки для режима цифрового анализатора 50 µS/div. … 1 S/div.
с шагом 1, 2, 5
синхронизация в режиме цифрового анализатора по любому каналу, фронт
минимальное время записи
(при условии наличия свободного дискового пространства)
режим аналогового осциллографа
1-но канальный режим (500 kHz)
– 1h:11m:34s;
режим цифрового анализатора
8-ми канальный режим (500 kHz)
– 1h:11m:34s.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
максимальный размер файла режим аналогового осциллографа
– 3 GB;
режим цифрового анализатора
– 2 GB


Дополнительные возможности ПО USB Осциллограф:
Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержат непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия / декомпрессия данных на лету при сохранении / чтении бинарного файла. Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или JScript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может создать свой скрипт для анализа сигналов для любого другого протокола.


Минимальные требования к ПК
для работы с USB Autoscope II

центральный процессор Pentium III - 1 GHz
оперативная память 128 Mb
жёсткий диск 10 Gb UDMA 66
оптический привод CD-ROM для инсталляции программного обеспечения
интерфейс порт USB 2.0 Full-SPEED
видео адаптер SVGA AGP
монитор SVGA
операционная система (ОС) Windows 98se / Me, Windows 2000 / XP или Windows Vista 32 bit
дополнительные требования обязательно должен быть включён режим DMA


В 2007 году на USB Autoscope II получен сертификат.
