USB Autoscope III - Цифровой USB Осциллограф 3
USB Autoscope III - Цифровой USB Осциллограф 3
Инструменты для СТО и автолюбителей
2030033350UAH

USB Autoscope III предназначен для поиска неисправностей в различных электронных системах автомобиля, системах зажигания, для диагностики системы газораспределения бензиновых двигателей - независимо от марки и года выпуска автомобиля. Разрядность АЦП 12 bits. Прибор подключается к USB 2.0 HI-SPEED порту персонального компьютера, работающего под управлением операционной системы MS Windows 98se, MS Windows ME, MS Windows 2000, MS Windows XP или Windows Vista 32 bit. USB Autoscope III снабжён...

Характеристики:

Основные характеристики
Производитель
Autoscope
Все характеристики
АртикулUSB Autoscope III - Цифровой USB Осциллограф 3
Autoscope
20 300 грн.20 590 грн.
- 1%Экономия 290 грн.
Нет в наличии
Выбор артикула:

Снят с производства - есть замена Autoscope 4

USB Autoscope III предназначен для поиска неисправностей в различных электронных системах автомобиля, системах зажигания, для диагностики системы газораспределения бензиновых вигателей.

Прибор подключается к USB 2.0 HI-SPEED порту персонального компьютера, работающего под управлением операционной системы MS Windows 98se, MS Windows ME, MS Windows 2000, MS Windows XP
или Windows Vista 32 bit. USB Autoscope III снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB).

Перечень комплектующих для USB Autoscope:

1. USB Autoscope I или USB Autoscope II или USB Autoscope III;
2. интерфейсный кабель USB 2.0 A/B;
3. CD с программным обеспечением и справочной информацией;
4. осциллографический щуп;
5. датчик разрежения;
6. адаптер диагностики систем зажигания;
7. соединительный кабель адаптера диагностики систем зажигания;
8. ёмкостной датчик;
9. датчик первого цилиндра;
10. дифференциальный осциллографический щуп для USB Autoscope I / II;
11. датчик давления в цилиндре Px (диапазон измеряемых давлений -0,85…+6Bar);
12. усилитель Dx Amplifier;
13. комплект ёмкостных датчиков DIS Cx 6 для диагностики DIS систем зажигания;
14. универсальный накладной ёмкостной датчик Cx Universal;
15. универсальный накладной индуктивный датчик Lx Universal.


Начальный комплект USB Autoscope III включает в себя:

  • USB Autoscope III с кабелем USB и CD с программным обеспечением, справочной и обучающей информацией;

Базовый комплект - USB Autoscope III включает в себя:

  • USB Autoscope III с интерфейсный кабелем USB 2.0 A/B, CD с программным обеспечением и справочной информацией;
  • осциллографический щуп;
  • датчик разрежения;
  • адаптер диагностики систем зажигания с соединительным кабелем;
  • ёмкостной датчик;
  • датчик первого цилиндра.

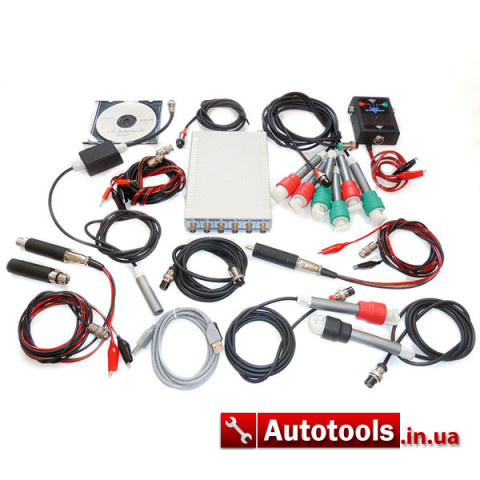

Полный комплект 1 - USB Autoscope III включает в себя:

  • базовый комплект USB Autoscope III;
  • осциллографический щуп;
  • датчик давления в цилиндре Px;
  • комплект ёмкостных датчиков для диагностики DIS систем зажигания DIS Cx 6;
  • универсальный накладной ёмкостной датчик Cx Universal;
  • универсальный накладной индуктивный датчик Lx Universal.

Полный комплект 2 - USB Autoscope III включает в себя:

  • полный комплект 1 USB Autoscope III;
  • усилитель Dx Amplifier;


Руководство по эксплуатации USB Autoscope III.
usb_autoscope_3_operation_manual.pdf - 1 236 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
usb_autoscope_3_operation_manual.pdf



Руководство по работе с Программой USB Осциллограф.
program_usb_oscilloscope.pdf - 567 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
program_usb_oscilloscope.pdf



Дополнительные возможности программы
USB Осциллограф.
advanced.pdf - 652 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
advanced.pdf

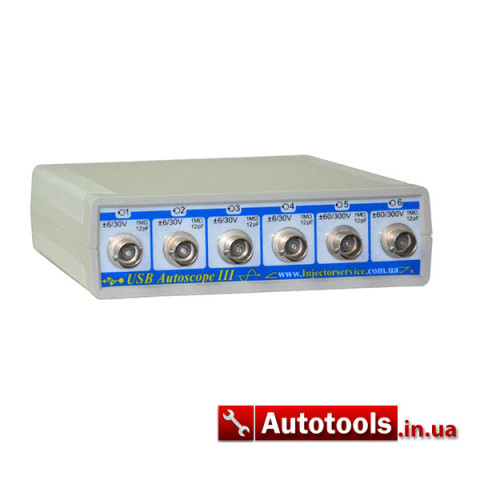

Параметры прибора

количество аналоговых входов 8
диапазон входного напряжения для аналоговых входов №1…4 переключаемый: ±6 V / ±30 V
диапазон входного напряжения для аналоговых входов №5, 6 переключаемый: ±60 V / ±300 V
диапазон входного напряжения для аналоговых входов №7, 8 ±6 V
разрядность АЦП 12 bits
максимальная частота дискретизации на канал в режиме аналогового осциллографа 12.5 MHz в 1-но канальном режиме;
5 MHz в 2-х канальном режиме;
2.5 MHz в 4-х канальном режиме;
1.25 MHz в 8-ми канальном режиме
количество входов цифрового анализатора 9
диапазон входного напряжения для цифрового анализатора 0…5.5 V
электрические характеристики входов цифрового анализатора > 20 kΩ, < 2 pF
максимальная частота дискретизации на канал в режиме цифрового анализатора 100 MHz в 2-х канальном режиме;
50 MHz в 4-х канальном режиме;
25 MHz в 8-ми канальном режиме
интерфейс для подключения
прибора к ПК
USB 2.0 HI-SPEED
максимальный (обеспечиваемый со стороны устройства) поток данных 25 MB/S
глубина FIFO буфера данных устройства 512 kB
сопротивление гальванической изоляции (измерительная масса прибора <> сигнальная масса PC) > 20 GΩ
ёмкость гальванической изоляции < 30 pF
тестовое напряжение гальванической изоляции 2 kV в течение 1 минуты
питание прибора от компьютера через USB-кабель
или от внешнего источника
напряжения 5 V
ток потребления рабочий режим: < 300 mA
режим ожидания: < 60 mA


Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК.


USB Autoscope III работает под управлением Программы USB Осциллограф.

Параметры ПО USB Осциллограф

количество каналов аналогового осциллографа по выбору 1, 2, 4, 8
параметры развертки для режима аналогового осциллографа 1-но канальный режим
2 µS/div. … 1 S/div.;
2-х канальный режим
5 µS/div. … 1 S/div.;
4-х канальный режим
10 µS/div. … 1 S/div.;
8-ми канальный режим
20 µS/div. … 1 S/div.
с шагом 1, 2, 5
параметры детализации по напряжению для режима
аналогового осциллографа
50 mV/div. … 5 V/div.
для диапазонов входных
напряжений ±6 V / ±30 V;
0.5 V/div. … 50 V/div.
для диапазонов входных
напряжений ±60 V / ±300 V
синхронизация в режиме аналогового осциллографа по любому каналу, фронту, уровню, порогу по уровню и по времени
количество каналов цифрового анализатора по выбору 2, 4, 8
параметры развертки для режима цифрового анализатора 2-х канальный режим
0.2 µS/div. … 1 S/div.;
4-х канальный режим
0.5 µS/div. … 1 S/div.;
8-ми канальный режим
1 µS/div. … 1 S/div.
с шагом 1, 2, 5
синхронизация в режиме цифрового анализатора по любому каналу, фронт
минимальное время записи
(при условии наличия свободного дискового пространства)
режим аналогового осциллографа
1-но канальный режим (12.5 MHz)
– 171 секунда;
режим цифрового анализатора
8-ми канальный режим (25 MHz)
– 85 секунд.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
максимальный размер файла режим аналогового осциллографа
– 3 GB;
режим цифрового анализатора
– 2 GB


Дополнительные возможности ПО USB Осциллограф:
Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержат непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия / декомпрессия данных на лету при сохранении / чтении бинарного файла. Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или JScript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может создать свой скрипт для анализа сигналов для любого другого протокола.


Минимальные требования к ПК
для работы с USB Autoscope III

центральный процессор Pentium IV - 2 GHz
оперативная память 1 Gb
жёсткий диск 10 Gb UDMA 100
оптический привод CD-ROM для инсталляции программного обеспечения
интерфейс порт USB 2.0 HI-SPEED
видео адаптер SVGA AGP
монитор SVGA
операционная система (ОС) Windows 98se / Me, Windows 2000 / XP или Windows Vista 32 bit
дополнительные требования обязательно должен быть включён режим DMA


В 2009 году на USB Autoscope III получен сертификат.
