USB Autoscope I - Цифровой USB Осциллограф
USB Autoscope I - Цифровой USB Осциллограф
Инструменты для СТО и автолюбителей

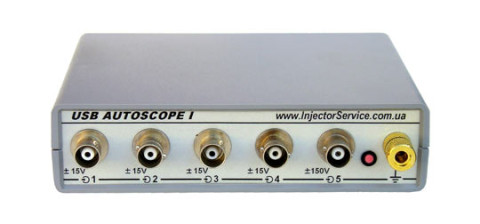

USB Autoscope I предназначен для поиска неисправностей в различных электронных системах автомобиля, системах зажигания, для диагностики системы газораспределения бензиновых двигателей - независимо от марки и года выпуска автомобиля. Разрядность АЦП 12 bits. Максимальная частота дискретизации на канал в режиме аналогового осциллографа:

250 kHz в 1-но канальном режиме;
125 kHz в 2-х канальном режиме;
  50 kHz в 4-х канальном режиме;
  25 kHz в 8-ми канальном режиме.

Характеристики:

Все характеристики
АртикулUSB Autoscope I - Цифровой USB Осциллограф
16 000 грн.
Нет в наличии

Снят с производства - есть замена Autoscope Lite

USB Autoscope I предназначен для поиска неисправностей в различных электронных системах автомобиля, системах зажигания, для диагностики системы газораспределения бензиновых двигателей.

Прибор подключается к USB порту персонального компьютера, работающего под управлением операционной системы MS Windows 98se, MS Windows ME, MS Windows 2000, MS Windows XP или Windows Vista 32 bit.

Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК.

Дополнительные возможности ПО USB Осциллограф:
Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержат непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия / декомпрессия данных на лету при сохранении / чтении бинарного файла. Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или JScript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может создать свой скрипт для анализа сигналов для любого другого протокола.


Начальный комплект USB Autoscope I включает в себя:

  • USB Autoscope I с кабелем USB и CD с программным обеспечением, справочной и обучающей информацией;

Базовый комплект USB Autoscope I включает в себя:

  • USB Autoscope I с интерфейсный кабелем USB 2.0 A/B, CD с программным обеспечением и справочной информацией;
  • осциллографический щуп;
  • датчик разрежения;
  • адаптер диагностики систем зажигания с соединительным кабелем;
  • ёмкостной датчик;
  • датчик первого цилиндра.

Полный комплект 1 USB Autoscope I включает в себя:

  • базовый комплект USB Autoscope I;
  • дифференциальный осциллографический щуп Diff;
  • датчик давления в цилиндре Px;
  • комплект ёмкостных датчиков для диагностики DIS систем зажигания DIS Cx 6;
  • универсальный накладной ёмкостной датчик Cx Universal;
  • универсальный накладной индуктивный датчик Lx Universal.

Полный комплект 2 USB Autoscope I включает в себя:

  • полный комплект 1 USB Autoscope I;
  • усилитель Dx Amplifier;



Руководство по эксплуатации USB Autoscope I.
usb_autoscope_1_operation_manual.pdf - 1 183 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
usb_autoscope_1_operation_manual.pdf



Руководство по работе с Программой USB Осциллограф.
program_usb_oscilloscope.pdf - 567 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
program_usb_oscilloscope.pdf



Дополнительные возможности программы
USB Осциллограф.
advanced.pdf - 652 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
advanced.pdf



Параметры прибора

количество аналоговых входов 8
диапазон входного напряжения для аналоговых входов №1…4, №6…8 ±15V
диапазон входного напряжения для аналогового входа №5 ±150V
разрядность АЦП 12 bits
максимальная частота дискретизации на канал в режиме аналогового осциллографа 250 kHz в 1-но канальном режиме;
125 kHz в 2-х канальном режиме;
50 kHz в 4-х канальном режиме;
25 kHz в 8-ми канальном режиме
количество входов цифрового анализатора 8 (разъём "Digital Inputs" устанавливается опционально)
диапазон входного напряжения для цифрового анализатора 0…5.5 V
электрические характеристики входов цифрового анализатора > 100 kΩ, < 2 pF
максимальная частота дискретизации на канал в режиме цифрового анализатора 500 kHz в 4-х канальном режиме;
250 kHz в 8-ми канальном режиме
интерфейс для подключения
прибора к ПК
USB 2.0 Full-SPEED
питание прибора от компьютера через USB-кабель
ток потребления < 50 mA



USB Autoscope I работает под управлением Программы USB Осциллограф. Параметры ПО USB Осциллограф

количество каналов аналогового осциллографа по выбору 1, 2, 4, 8
параметры развертки для режима аналогового осциллографа 1-но канальный режим
0.1 mS/div. … 1 S/div.;
2-х канальный режим
0.2 mS/div. … 1 S/div.;
4-х канальный режим
0.5 mS/div. … 1 S/div.;
8-ми канальный режим
1 mS/div. … 1 S/div.
с шагом 1, 2, 5
параметры детализации по напряжению для режима
аналогового осциллографа
50 mV/div. … 5 V/div.
для диапазона входных
напряжений ±15 V;
0.5 V/div. … 50 V/div.
для диапазона входных
напряжений ±150 V
синхронизация в режиме аналогового осциллографа по любому каналу, фронту, уровню, порогу по уровню и по времени
количество каналов цифрового анализатора по выбору 4, 8
параметры развертки для режима цифрового анализатора 4-х канальный режим
50 µS/div. … 1 S/div.;
8-ми канальный режим
0.1 mS/div. … 1 S/div.
с шагом 1, 2, 5
синхронизация в режиме цифрового анализатора по любому каналу, фронт
минимальное время записи
(при условии наличия свободного дискового пространства)
режим аналогового осциллографа
1-но канальный режим (250 kHz)
– 2h:23m:09s;
режим цифрового анализатора
8-ми канальный режим (250 kHz)
– 2h:23m:09s.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
максимальный размер файла режим аналогового осциллографа
– 3GB;
режим цифрового анализатора
– 2GB


Минимальные требования к ПК для работы с USB Autoscope I

центральный процессор Pentium II - 500 MHz
оперативная память 128 Mb
жёсткий диск 10 Gb UDMA 66
оптический привод CD-ROM для инсталляции программного обеспечения
интерфейс порт USB 2.0 Full-SPEED
видео адаптер SVGA AGP
монитор SVGA
операционная система (ОС) Windows 98se/Me, Windows 2000/XP или Windows Vista 32 bit
дополнительные требования обязательно должен быть включён режим DMA
...
