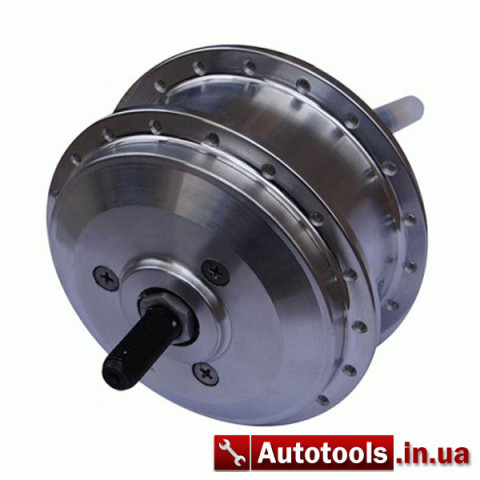

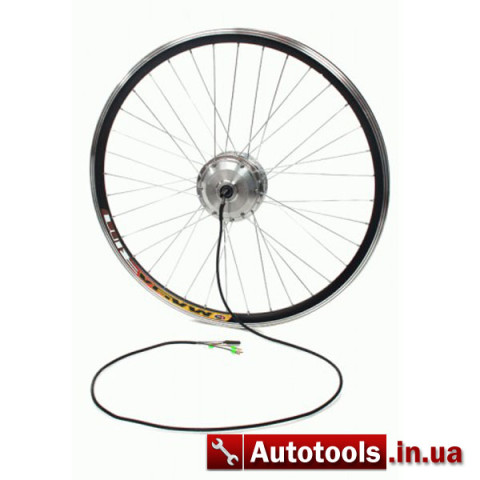

Заднее мини мотор колесо 36 В 350 Вт

ID#1418
Заднее мини мотор колесо 36 В 350 Вт ID#1418
3 660 грн.

Категории: Электро колеса

Поделиться:

Назначение

Мотор колесо 36 вольт 350 ватт новейшей современной конструкции, редукторное, безщёточное, на постоянных магнитах. По сравнению со стандартными мотор колёсами имеет уменьшенные размеры и вес. Предназначено для установки в стандартную заднюю вилку велосипеда (145 мм), а также может использоваться в других видах транспорта.

Описание

В этой модели безколлекторный электродвигатель номинальной мощностью 350 Вт рабочим напряжением 36 В, скомпонован в одном корпусе с понижающим редуктором планетарного типа.

Такая конструкция позволяет получить минимальные размеры и вес агрегата в сочетании с отличными тяговыми характеристиками, достаточной скоростью, при сохранении высоких показателей экономичности и эффективности, .

Модель Q100, конструктивно предназначенная для установки в заднее колесо стандартных велосипедов с наиболее распространенной шириной задней вилки (145 мм), выполнена в прочном и легком корпусе из алюминиевого сплава. Узлы и детали мотор-колеса не нуждаются в смазке и регулировке в течении всего периода эксплуатации.

Низкая собственная масса и автоматически отключаемый при движении накатом редуктор, позволяют комбинировать использование мускульной силы и электрической тяги, используя его в трёх режимах:

  1. движение на электрической тяге
  2. движение с помощью педалей
  3. комбинированный режим: мотор колеса + педали

Технические характеристики

  • Номинальное рабочее напряжение 36 В
  • Номинальная мощность 350 Вт
  • Максимальная мощность 388 Вт
  • Максимальный крутящий момент 21 Н.м.
  • Вес агрегата 2.2 кг
  • Электродвигатель 3-фазный, переменного тока
  • Схема управления Контроллером с обратной связью от трех датчиков Холла
  • Максимальная скорость электровелосипеда 44 км/ч

*без учёта веса обода и спиц

**максимальная скорость указана без нагрузки

*** В зависимости от размера колес, типа контроллера и нагрузки, максимальная скорость будет изменяться

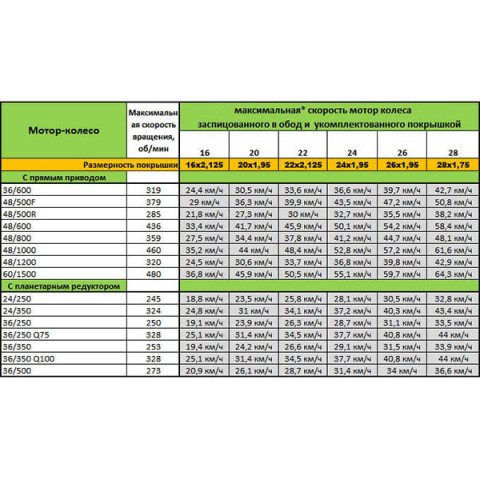

Сводную таблицу максимальных оборотов и максимальной скорости мотор колёс ТМ Volta bikes, пожалуйста, посмотрите в фото

Посадочные размеры:

  • Длина и диаметр оси 200 мм; М12
  • Длина резьбовой части
  • Слева по ходу движения: 35 мм
  • Справа по ходу движения: 30 мм
  • Посадочная ширина задней вилки велосипеда: 145 мм
  • Длина соединительного кабеля (в комплекте) для подключения контроллера: 1400 мм

Спецификации:

  • Электродвигетель: 3-х фазный, переменного тока, на постоянных неодимовых магнитах
  • Установка кассеты на 5-7 звезд «Фривил», резьба М35 (в комплект не входят)
  • Предусмотрено крепление тормозного диска (в комплект не входит)
  • Угол фазы: 120 градусов
  • Водонепроницаемый 9-контактный электрический разъем
  • Герметизированный корпус мотор колеса
  • Короткий (240 мм) кабель с водонепроницаемым разъемом для удобства монтажа/демонтажа колеса
  • Возможно использовать с ободами от 12 до 28”
  • Рекомендуемая толщина спиц: 12G/13G
  • Материал корпуса: сплав алюминия
  • Максимальный КПД: 87,2%
  • Диапазон эксплуатационных температур: -25…+45 С°
  • Максимальная скорость вращения на холостом ходу: 328 об/мин*

Обратите внимание: предлагаемое мотор колесо может иметь модификации с разной максимальной скоростью на холостом ходу. Доступные варианты максимальной скорости, пожалуйста, уточняйте у менеджера.
Рекомендуемый контроллер: Volta Bikes KU63 (приобретается отдельно)

Максимальный диаметр мотор колеса (с фланцами для установки спиц): 120 мм

Диаметр мотор колеса по центрам отверстий для спиц: 110 мм

* С использованием рекомендуемого контроллера

** В зависимости от размерности колес и типа контроллера

Внимание! Нежелательно вращать электродвигатель мотор колеса через редуктор - в обратную сторону (против хода движения). Если в этом есть необходимость, - например, немного откатить электровелосипед назад, -то следует это делать без рывков, с небольшой скоростью и на небольшое расстояние.

Комплектация:

  1. Мотор-колесо Q100 36/350 – 1 шт.
  2. Комплект гаек и шайб для установки в вилке велосипеда
  3. Кабель для подключения контроллера – 1 шт.
  4. Болты крепления тормозного диска – 6 шт.
  5. Инструкция по монтажу и эксплуатации на русском языке – 1 шт.
  6. Гарантийный талон – 1 шт.

Гарантия
Гарантия 1 год без ограничения пробега
Расширенная гарантия- до 3-х лет.

Преимущества

Новейшая модель мотор колеса 2014-2015 модельного ряда, за счёт понижающего редуктора, при очень малых габаритах и весе, имеет хороший крутящий момент и достаточную для электровелосипеда скорость.

Качественные комплектующие и усовершенствованная конструкция, обеспечивают :

  • высокий КПД,
  • экономное использование энергии,
  • низкий шум и вибрацию при работе
  • надёжную и безаварийную работу мотор колеса в течение многих лет.

В процессе эксплуатации мотор колесо не требует каких-либо регулировок и обслуживания.

Расстояние пробега электровелосипеда, оборудованного мотор колесом, может изменяться в зависимости от условий эксплуатации.

- пульт управления для мотор колёс Q75 и Q100 – EAD05 (позволяет контролировать уровень заряда аккумуляторной батареи на светодиодном индикаторе, имеет встроенный переключатель скоростей мотор колеса, кнопку вкл/выкл. электрооборудования электровелосипеда.

По месту расположения На заднее колесо
Тип мотор колеса Редукторное
Мощность 350 Вт
Напряжение 36 Вольт
Максимальные обороты без нагрузки 328 об/мин
Габаритный диаметр 120 мм
Производитель Volta Bikes
Вес 2.2 кг
