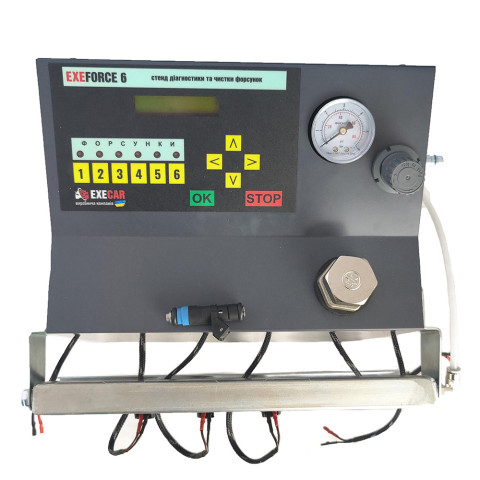

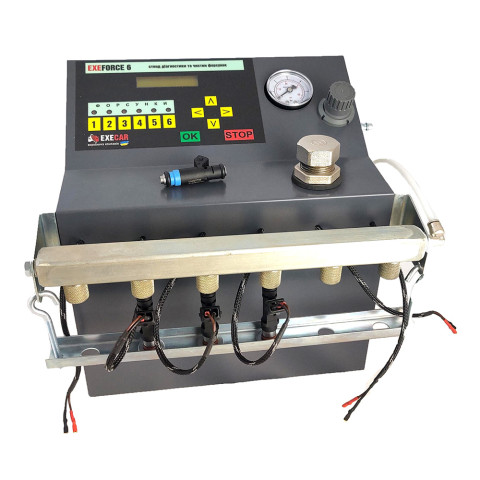

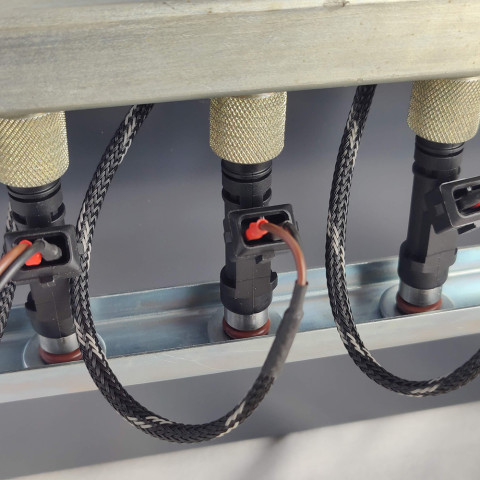

Стенд для чистки форсунок EXEFORСE 6

Характеристика стенда для инжекторов ExeForce 6:

• Количество диагностируемых инжекторов 6 шт
• Сопротивление форсунок 1-30 Ом
• Напряжение управления форсунками 6 и 12 В
• Рабочее давление 1-6 Атм
• 8 режимов работы
• Емкость бачка 1 л
• Экономичный режим очистки
• Возможность менять параметры во время работы
• Последовательная работы форсунок в єконом режиме
• Гарантия 2 года
• Настройка кавитации и прокачки

Возможности стенда для чистки инжекторов Exeforse 6:

Стенд для форсунок Sprint 6к+, Exeforce 6 используется для качественной очистки и диагностики инжекторов. Промывка возможна двумя способами: химически и механически, используя разные частоты. Применяется жидкость для чистки Wynns или идентичные по составу.

Для наглядного примера результата до и после промывки инжектора можно провести тест инжектора с помощью предназначенных для поиска неисправностей режимах - это форма и качество распыла, производительность, быстрота срабатывания пружины, герметичность и сопротивление обмотки клапана форсунки.

Основные возможности стенда ExeForce 6:

Первый шаг определение сопротивления форсунок. Режим Resistance

Для переключения между режимами используем клавиши вверх и вниз, для настроек конкретного режима, если они предусмотрены, то используем клавиши вправо и влево. Для того, чтобы перейти в другой режим, но находясь в настройках - нужно вернутся на первый экран конкретного режима (клавиша влево)

1. Клавиша STOP - нажимаем с удержанием и меняем опорное напряжение 12В и 6В
2. Режим Economik (переключение режимов стрелка вниз ) - ‘экономичная промывка инжекторов по заложенной программе, каждая форсунка промывается последовательно на разных частотах, другие в это время откисают.
3. Режим General test - служит для проверки форсунок на любом режиме, которій Ві установите вручную. Так же можно настроить свой режим тестирования или очистки инжекторов с єффектом кавитации, индивидуально для каждого типа форсунок.

Клавиша (вправо) - доступно 3 настройки. Количество импульсов:

• Number of pulses за весь цикл промывки от 1000 до 20000
• Pulse duration - длительность импульса, возможно установить параметр от 0 мсек до 50 мсек. Для ориентира обічное время впрыска на ХХ 2-4 мсек при 4000 об/мин - 25-30 мсек.
• Pause pulses - скважность импульса от 2 мсек до 200 мсек

Период впрыска состоит из двух величин - времени впрыска Pulse duration и скважности импульса Pause pulses. Для составления режимов тестирования и имитации работы двигателя нужно примерно знать какое время впрыска форсунки и на каких оборотах двигателя, тогда можно подобрать скважность импульса, приведем ниже список значений всего периода впрыск+скважность:

10 Гц = 600 об/мин, период 100 ms	150 Гц - период 6,6 ms
20 Гц = 1200 об/мин, период 50 ms	200 Гц - период 5 ms
30 Гц = 1800 об/мин, период 33 ms	250 Гц - период 4 ms
40 Гц = 2400 об/мин, период 25 ms	300 Гц - период 3,3 ms (кавитация)
50 Гц = 3000 об/мин, период 20 ms	350 Гц - период 2,8 ms (кавитация)
60 Гц = 3600 об/мин, период 16 ms	400 Гц - период 2,5 ms (кавитация)
70 Гц = 4200 об/мин, период 14 ms	450 Гц - период 2,2 ms (кавитация)
80 Гц = 4800 об/мин, период 12.5 ms	500 Гц - период 2 ms
90 Гц = 5400 об/мин, период 11 ms	600 Гц - период 1,7 ms (самопрокачка)
100 Гц = 6000 об/мин, период 10 ms	800 Гц - период 1,5 ms (самопрокачка)

1. Leak Test - проверка утечек форсунки. Устанавливаете рабочее давление и запускаете тест - он длится 1 минуту, смотрите визуально на подтекания.
2. Geometry - подставляете листик бумаги и запускаете тест, предварительно можно отключить или включить форсунку, нажав на ее номер (при єтом загорится красній диод сверху). Производится единичній импульс, время которого можно настроить, нажав клавишу вправо, а затем вверх и вниз. Анализируете конус распыла форсунки и равномерность пятна впрыска на бумаге.
3. Universal - режим аналогичный General test
4. Clean - одновременная очистка форсунок на разных частотах, полностью автоматический режим.
5. Dynamics - тест начала работі форсунки, при какой длительности импульса начинает открываться и срабатывать клапан форсунки. Выявление технических способностей форсунки. Происходит в автоматическом режиме, Вы только наблюдаете на табло время впрыска при котором начнет срабатывание клапана форсунки.

«Кавитация» происходит высокоэффективная промывка форсунок. Форсунки открываются с частотой 400 Hz и соответствующей скважностью импульсов. Скважность импульсов выбирается в зависимости от сопротивления обмотки форсунки. Для форсунок с сопротивлением 10-14 Ом скважность составляет около 30%, для низкоомных форсунок - 50-70%. При правильном выборе скважности импульсов форсунка издает наиболее громкий жужжащий звук, а струя промывочной жидкости окрашивается в коричневый цвет.

Для новых типов форсунок (ранее не встречавшихся) можно подобрать режим кавитации следующим образом: Заполненную бензином или промывочной жидкостью форсунку подключают к жгуту проводов, не вставляя в топливную рампу. Распылитель форсунки погружают в промывочную жидкость на 10-15 мм. В режиме кавитации из входного штуцера форсунки начинает выходить жидкость с пузырьками, которые на поверхности лопаются (как в газированных напитках). В таком режиме запорная игла клапана форсунки совершает максимально возможные по амплитуде колебания под действием соленоида вверх, и под действием пружины – вниз. При этом в промывочной жидкости образуются микроскопические пузырьки газа, которые «взрываются» на поверхностях деталей форсунки, что значительно повышает моющий эффект.

«Самопрокачка» почти идентичен режиму кавитации, только частота открытия форсунки повышается до 700-800 Hz. При этом игла форсунки открывается с большей скоростью и не на максимальную амплитуду. Если работающую в таком режиме форсунку опустить распылителем в сосуд с промывочной жидкостью, то форсунка начинает всасывать жидкость, прокачивая ее через себя в обратном направлении. Такой режим полезен для промывки внутреннего фильтра форсунки. Для неизвестных типов форсунок значения частоты импульсов и скважности подбираются экспериментальным путем.

Важное замечание:

При промывке форсунок в режиме кавитации моющую жидкость не обязательно подавать под высоким (рабочим) давлением. Главное – обеспечить проток жидкости через форсунку, для чего достаточно 0,1-0,3 Кг/см2. Сам же процесс промывки осуществляет вибрирующая игла форсунки. Таким образом, промывка при малом давлении в режиме кавитации дает очень значительную экономию промывочной жидкости. На практике удавалось промыть 4 форсунки 100-150 граммами растворителя марки 646. В качестве промывочной жидкости так же можно применить ацетон. Но мі рекомендуем использовать специализированніе жидкости для стационарной промівки инжекторов фирмы Wynns.

Внимание!!!

Неумелое использование режимов Кавитация и самопрокачка могут вести к разнім видам поломок форсунки, так как многие форсунки имеют различніе составі материалов, а также используют керамическое напіление. Сам стенд не может повредить форсунку, но не верніе настройки, работа без жидкости и віход за заводские режимы работі могут вести к поломкам. Ручные режимы Вы используете полностью беря всю ответственность за настройки на себя и претензии по выходу форсунок из-за нашего стенда не будут рассматриваться.

Перечень комплекта поставки:

Стенд Спринт (EXEFORCE 6), шт. 1
Приемные колбы ( стекло, 150 мл) 6 шт

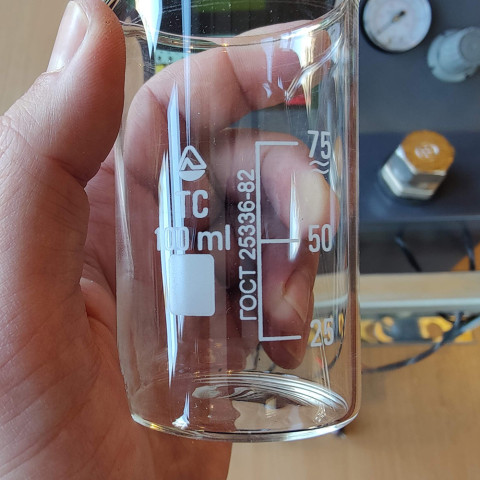

Мерная колба ( стекло или пластик, 100 мл) 1 шт
Лейка, 1 шт
Сетевой шнур питания 220 В, 1 шт
Руководство по эксплуатации, 1 шт
Переходная пластина под разные диаметры форсунок
Упаковка ящик, 1 шт

Основные характеристики:

- Длина 305 мм; Ширина 260 мм; Высота 318 мм
- Вес 6,8 кг
- Рабочий диапазон окружающий температуры, С +5 +35
- Температура хранения, С -10 +45
- Влажность не более, % 75
