Автосканер Skanmatik-2 usb bluetooth с кабелем OBD II - оригинал
Автосканер Skanmatik-2 usb bluetooth с кабелем OBD II - оригинал
Инструменты для СТО и автолюбителей
86008600UAH

Новое поколение Сканматика 2

> Современные высокоскоростные интерфейсы для связи – USB + Bluetooth.
> Принципиально новый адаптер, на новой элементной базе, гораздо более...

Характеристики:

Все характеристики
АртикулАвтосканер Skanmatik-2 usb bluetooth с кабелем OBD II - оригинал
8 600 грн.8 800 грн.
- 2%Экономия 200 грн.
В наличии
Выбор артикула:

Сканматик 2 - оригинальный автосканер с поддержкой usb и bluetooth

Последние новости:

01.03.2016 Производитель поднял цены на 10%. Теперь базовая версия в россии стоит 17 300 руб.

24.03.2016 Версия 2.19.5

Версия 2.19.5:

- добавлена ABS Knorr-Bremse 6 для грузовиков ГАЗ, КАМАЗ, ПАЗ;
- добавлен ИММО Delphi для автомобилей Greatwall (для MT20U2/MT22U, DCM3.7);
- добавлен ИММО Jicheng JIK001 для автомобилей Lifan (для MT20U2/MT22U/MT22.1);
- добавлена регулировка коэфф. коррекции CO для ЭБУ ВАЗ M74/M74 CAN (ДМРВ)/M74 CAN (ДАД) (только для прошивок, поддерживающих такую функциональность);
- добавлены ЭБУ ВАЗ Vesta: ЭСУД M86, ABS BOSCH 9.0, SRS Takata, ЭМУР Vesta, щиток приборов, BCM T4VS, EMM T2V20, AMT ZF 2180 (роботизированная КП);
- добавлены переменные по насосу низкого давления топлива в блоки EDC7 (где применяется);
- добавлены переменные по датчика ДПКВ/ДПРВ (угол поворота) в блоки EDC7 КАМАЗ;
- добавлены системы управления Chevtrolet SPARK M300: АКПП JATCO-JF405E, ABS MGH60, щиток приборов;
- добавлены системы управления Chevtrolet AVEO T300: ЭСУД ACDelco E83, АКПП 6T40, SRS SDM10, BCM, IPC (щиток приборов), PAS (парктроник);
- добавлены системы управления Chevtrolet CAPTIVA C140: ЭСУД Delphi DCM3.7, ЭСУД ACDelco E37, ЭСУД ACDelco E39, ABS MK25, BCM C140;
- добавлены автомобили и системы управления Chevtrolet CRUZE J300: ЭСУД Delphi DCM3.7, TCM 6T40, BCM J300, SRS SDM10, PAS (парктроник), (HVAC) климатическая установка;
- добавлены автомобили и системы управления Chevtrolet ORLANDO J309 ЭСУД Simtec 76.1, ЭСУД ACDelco E78, ЭСУД ACDelco E39, ЭСУД Delphi DCM3.7, АКПП 6T40, SRS SDM10, BCM J309, щиток приборов, парктроник;
- добавлен ЭСУД Chery T21 Bosch ME7.8.8;
- добавлены ЭБУ Hover H3 MT80 (2.0 Turbo), BOSCH ABS9 (CAN), ICM K5;
- другие изменения и исправления ошибок;

Скачать прорамму сканматик:

scanmatik.ru/downloads/Scanmatik_2.19.5_Setup.exe

scanmatik.ru/downloads/Scanmatik_Android_2.19.5.apk

scanmatik.ru/downloads/Scanmatik_Mobile_2.19.5_Setup.cab

scanmatik.ru/downloads/Scanmatik_Mobile_2.19.5_Setup.exe


Автосканер Сканматик 2 ® предназначен для диагностики электронных систем и блоков управления (ЭБУ) автомобилей. Он используется для проведения технического обслуживания и ремонта автомобилей на станциях технического обслуживания, автосервисах, владельцем автомобиля при наличии настольного (ПК) или карманного персонального компьютера (КПК). Программное обеспечение Сканматик (далее программа) состоит из нескольких диагностических модулей, покрывающих функции диагностики различных марок автомобилей. Возможность диагностировать по заводским протоколам автомобили ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Chery, BYD, Geely, Great Wall, Lifan, ,Mitsubishi, Kia, Hyundai,Иж, КАМАЗ, МАЗ, ПАЗ.

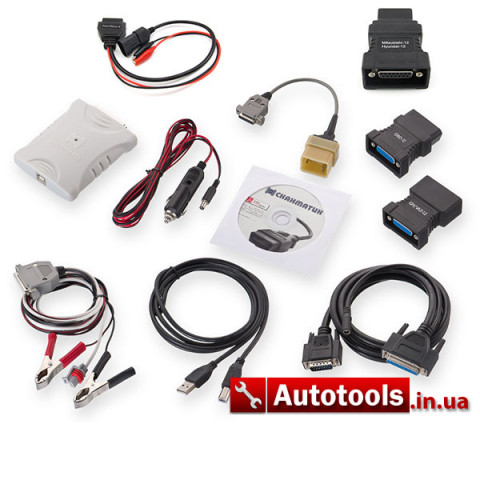

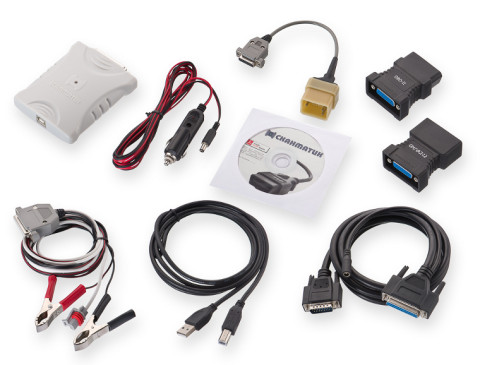

Состав комплекта Scanmatik 2

В базовый комплект прибора поставки входят:
· Адаптер SM-2 (SM-2USB),
· Кабель USB (длина 1.8м),
· Главный кабель (длина 1.8м),
· Переходник OBDII-16,
· CD с программой и инструкциями.

Дополнительно поставляются:
· Переходник GM/VAZ-12 для 12-ти контактным колодок ВАЗ, Daewoo, Sens - 400 грн.
· Переходник GAZ/UAZ-12 для подключения к 12-ти контактным разъемам ГАЗ, УАЗ - 400 грн.
· Переходник Fiat-3 для а/м Chery Amulet - 400 грн.
· Переходник Mitsubishi-12 для а/м Mitsubishi с 12-контактным разъемом - 400 грн.

Преимущества сканера
Адаптер SM-2 bluetooth (SM-2 USB+bluetooth) имеет следующие преимущества:

· Работает на выбор по высокоскоростным соединениям: беспроводному Bluetooth или проводному USB
· Прямая работа с Bluetooth и USB (без эмуляции COM-портов) не требует настроек от пользователя, повышает скорость и отказоустойчивость соединения
· Автоматическая коммутация (мультиплексор) сигнальных линий диагностической колодки а/м
· Защита от перенапряжения и переполюсовки входов питания, короткого замыкания сигнальных линий на "массу" или "+" бортовой сети а/м
· Подходит для автомобилей с напряжением бортовой сети 24В
· Раздельные входы питания от диагностической колодки и АКБ/прикуривателя позволяют избежать короткого замыкания в бортовой сети а/м,
· Индикация наличия напряжения питания от бортовой сети а/м,
· Программа Сканматик имеет простой и удобный интерфейс и не требовательна к конфигурации ПК/КПК.

Системные требования к настольным ПК
Операционная система Windows 98 / ME / 2000 / XP (32, 64бит) / Vista (32, 64бит) / Win7 (32, 64бит)

Тактовая частота процессора, не менее 200МГц
Оперативная память, не менее 32Мб
Свободное место на жестком диске, не 7Мб
Инструкция по эксплуатации комплекта "Сканматик 2"
Текущая версия программного обеспечения и документации размещены на сайте www.scanmatik.ru
При подключении посредством USB наличие свободного порта USB
При подключении посредством Bluetooth наличие адаптера Bluetooth (встроенного или внешнего)

Системные требования к карманным ПК
Операционная система Pocket PC 2003 / Windows Mobile 2003 и более новые

Свободное место на диске, не менее 7Мб
Дополнительно Поддержка Bluetooth

Технические характеристики
Ниже приведены технические характеристики комплекта Scanmatik 2:

Напряжение питания 5...35В от бортовой сети а/м или USB
Потребляемый ток, рабочий 100..300мА
Ток срабатывания защиты 700мА
Поддерживаемые шины данных 13 x ISO-9141/ISO-14230 (KLINE)
1 x J1850 VPW
1 x J1850 PWM
1 x High Speed CAN (ISO-15765)
1 x Medium Speed CAN (GMLAN)
1 x Single Wire CAN (GMLAN)
Дальность действия Bluetooth, не менее 10м
Размеры адаптера SM-2 (Д x Ш x В), не более 970мм x 750мм x 220мм
Длина главного кабеля 1.8м
Длина кабеля USB 1.8м
Вес полного комплекта, не более 1 кг

Гарантии изготовителя и техническая поддержка
Предприятие-изготовитель гарантирует работоспособность комплекта в течение гарантийного срока эксплуатации.
Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи. Гарантийный срок на коммутационные кабели и переходники составляет 3 месяца со дня продажи. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет отказы и неисправности, возникшие по вине изготовителя, и обеспечивает консультационную поддержку по телефону и электронной почте.
Последняя версия программы, техподдержка и контактная информация доступны на официальном сайте www.scanmatik.ru.


Описание комплекта оборудования автомобильного сканера

Текущая версия программного обеспечения и документации размещены на сайте www.scanmatik.ru

· Адаптер SM-2(SM-2USB),
· Кабель USB,
· Главный кабель (длина 1.5м) ,
· Переходник OBDII-16,

Адаптер SM-2
Адаптер SM-2(SM-2USB) служит для подключения компьютера к диагностической шине данных автомобиля и выполняет необходимые преобразования и коммутацию сигналов.

· Разъем USB (стандартный, тип A) служит для подключения к ПК с помощью кабеля.
· Антенна Bluetooth находится внутри адаптера и служит для обмена данными с ПК по беспроводному каналу( в адаптере SM-2USB отсутствует).
· Светодиод служит для индикации наличия напряжения питания от бортовой сети автомобиля (зеленый – более 7В, красный – менее 7В или отсутствует), а также индикации обмена данными (мигает).
· Разъем "Главный кабель" (DB25) служит для подключения главного кабеля.

Назначение контактов разъема "Главный кабель" приведено в разделе назначение контактов.

Кабель USB
Кабель USB - стандартного типа A-B, служит для подключения адаптера SM-2 к порту USB на ПК.

Главный кабель
Кабель подключается к адаптеру SM-2(SM-2USB) розеткой DB25. К разъему DB15 подключается один из переходников для диагностической колодки автомобиля. Гнездо питания служит для подключения кабеля питания от прикуривателя.
Назначение контактов приведено в разделе назначение контактов.

Кабель питания от прикуривателя
Кабель служит для питания адаптера от бортовой сети а/м в том случае, если в диагностической колодке питание не предусмотрено. Подключается к гнезду главного кабеля и к прикуривателю а/м.

Переходники
В состав комплекта может входить несколько переходников для подключения к различным типам диагностических колодок а/м. Ниже приведено их описание.

OBDII-16

Предназначен для автомобилей, имеющих диагностическую колодку стандарта SAE J1962. Все автомобили поддерживающие стандарт OBD-II (США с 1996г., Европа с 2001г., Россия с 2008г), имеют на борту колодку данного типа. Также данная колодка устанавливалась на некоторые автомобили с 1996г.в., не поддерживающие OBD-II.

GM/VAZ-12
Колодка типа GM/VAZ-12 устанавливалась на автомобили концерна GM (Chevrolet, Daewoo и д.р.), не поддерживающих OBD-II. Автомобили ВАЗ оснащались данной колодкой до ~2003г.в.

GAZ/UAZ-12
Для автомобилей УАЗ, ГАЗ (Волга/Газель и д.р.) до ~2008г.в.

GAZ-ABS
Предназначен для диагностики блока Bosch ABS 5.3 на автомобилях Газель. Диагностическая колодка находиться в подкапотном пространстве. Предусмотрены клеммы для массы и питания адаптера от АКБ.

Каждый переходник подключается к разъему DB15 главного кабеля с одной стороны и к диагностической колодке автомобиля с другой.
Подробнее об устанавливаемых типах диагностических колодок для различных автомобилей и их местоположении читайте в описании соответствующей марки.

Кабели от комплекта Сканматик 1 можно использовать и с новым комплектом – вместо главного кабеля и переходника. В этом случае кабели ГАЗ и ГАЗ-АБС подойдут полностью, а кабель ВАЗ-12 не заменит новый переходник GM/VAZ-12. Новый использует все контакты, так что со старым не будет работать с системами, подключенными к другим контактам диагностического разъема.

С новым переходником GM/VAZ-12, ничего переключать не надо – коммутация будет автоматическая.


Видео обзор Сканматик-2


...
