Автосканер разработан для использования на средних СТО (от 3 до 7 постов) с профессиональным постом диагностики, а также для сервисов, специализированных на услугах автомобильной диагностики.
Функциональность автосканера рассчитана на квалифицированных автоэлектриков и диагностов.
Функциональность MaxiSys MS906BT PRO
Автосканер позволяет выполнять БАЗОВЫЕ ФУНКЦИИ диагностики всех электронных систем автомобиля, в том числе:

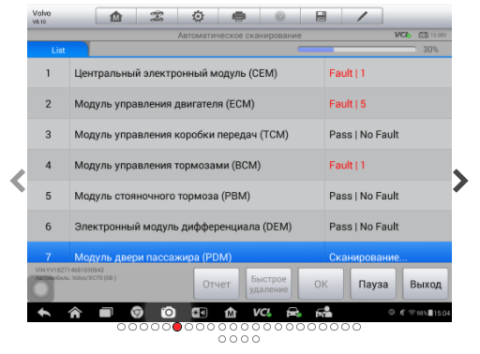

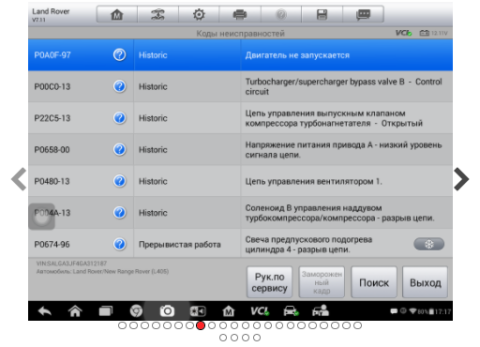

Чтение и стирание ошибок самодиагностики
Отображение текущих параметров системы

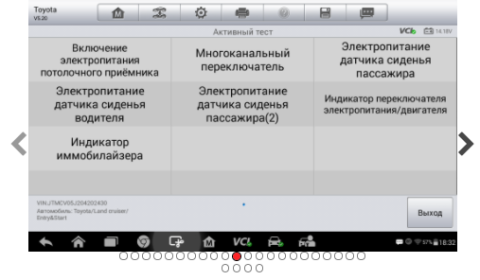

Активация исполнительных механизмов

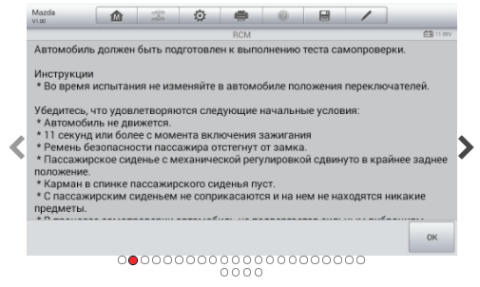

Тест блоки

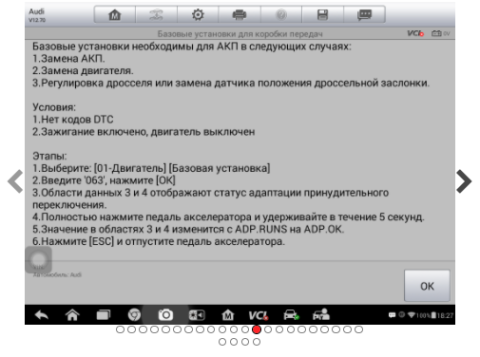

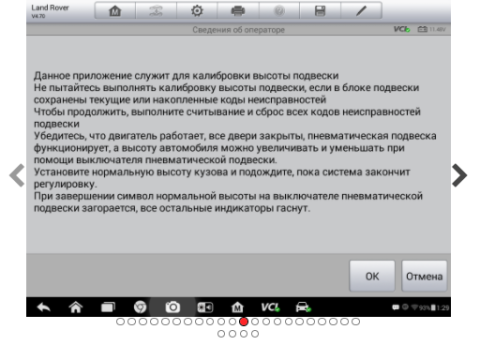

Адаптации и инициализации

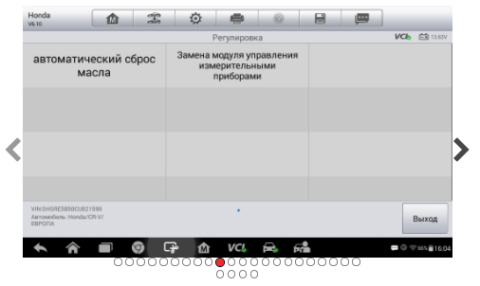

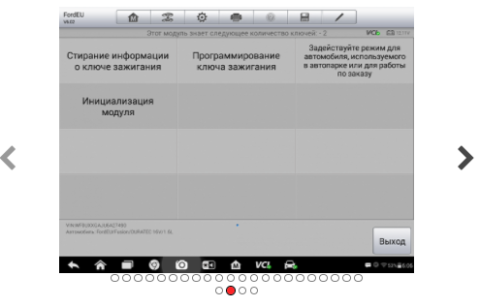

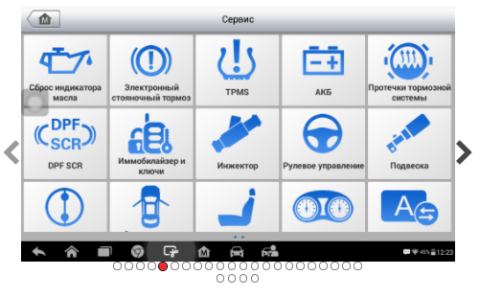

Сервисные функции
Автосканер обладает РАСШИРЕННЫМИ ФУНКЦИЯМИ диагностики для опытных специалистов, позволяющим проводить углубленную диагностику систем в том числе шин передачи данных:
ФУНКЦИИ РАСШИРЕННОЙ ДИАГНОСТИКИ:
Ведомая диагностика

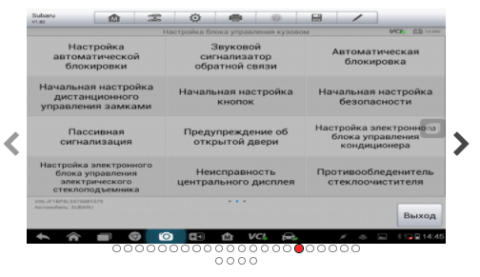

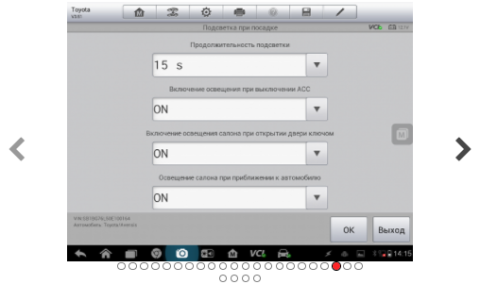

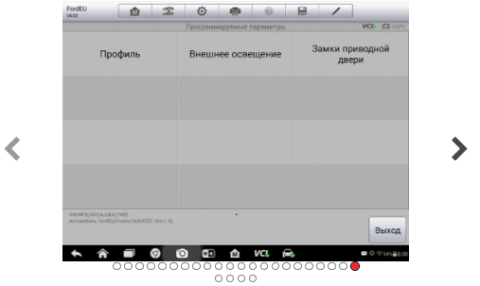

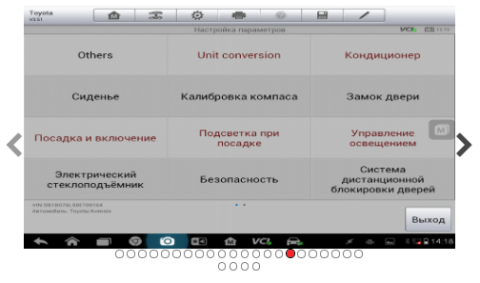

Функция OFFLINE кодирования ECU и настройки автомобиля под клиента

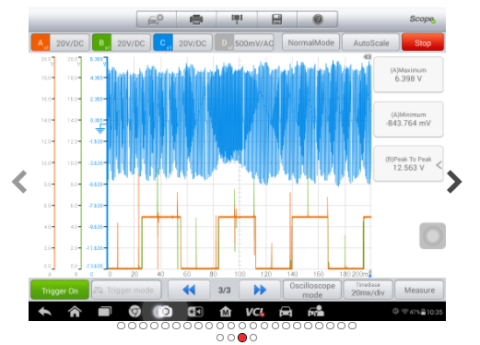

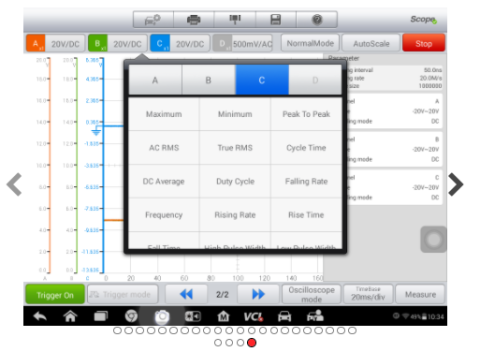

Функции осциллографа
Функциональные тесты с токовыми клещами (опция)
Функции видеоэндоскопа (опция)
Техническая и информационная поддержка
- 3 года обновлений диагностических функций включены в комплект поставки
Все пользователя получают доступ к специализированным видеокурсам, которые позволят увеличить эффективность использования MaxiSys MS906BT PRO, в том числе: Базовая диагностика автомобильный сканером. Теория и практика.
Диагностика систем кузовной электроники. Теория и практика.
Диагностика автомобиля при помощи осциллографа. Теория и практика.
Оффлайн обучение для пользователей MaxiSys MS906BT PRO в лаборатории BrainStorm
- Haynes PRO Electronics Full - онлайн база данных по ремонту и диагностике легковых, легких коммерческих на русском языке от HaynesPro WorkshopData интегрированная в сканеры от Autel (опция)

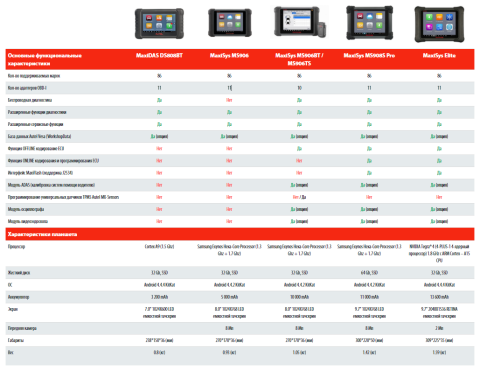

MaxiSys MS908SPro | MaxiSys MS909 | MaxiSys MS919 | MaxiSys MS Ultra | |
|---|---|---|---|---|
| Диагностические возможности и функциональность | ||||
| Типы поддерживаемых систем и типы транспортных средств | Легковые / Легкий коммерческий транспорт / Среднетоннажные грузовики (несколько производителей) | Все электронные системы Легковые / Легкий коммерческий транспорт / Среднетоннажные грузовики (несколько производителей) | Все электронные системы Легковые / Легкий коммерческий транспорт / Среднетоннажные грузовики (несколько производителей) | Все электронные системы Легковые / Легкий коммерческий транспорт / Среднетоннажные грузовики (несколько производителей) |
| Кол-во поддерживаемых марок | 86 | 86 | 86 | 86 |
| Кол-во адаптеров OBD-I | 11 | 10 / опция | 10 / опция | 10 / опция |
| Функции базовой диагностики систем (ошибки, параметры, активации, тест блоки, адаптации) | Да | Да | Да | Да |
| Сервисные функции | 24 | 26 | 26 | 26 |
| Функция OFFLINE кодирования ECU и настройки авто под клиента | Да | Да | Да | Да |
| Функция ONLINE и OFFLINE кодирования и программирования ECU | Да | Да | Да | Да |
| Функции OEM диагностики и программирования J2534 | Да | Да | Да | Да |
| Функции осциллографа | Нет | Нет | Да | Да |
| Функции видеоэндоскопа | Да / опция | Да / опция | Да / опция | Да / опция |
| Функции мультиметра | Нет | Нет | Да | Да |
| Функции генератора сигналов | Нет | Нет | Да | Да |
| Функции CAN BUS CHECK | Нет | Нет | Да | Да |

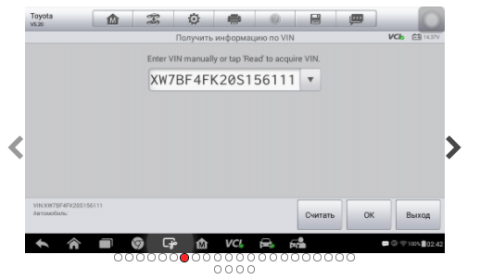

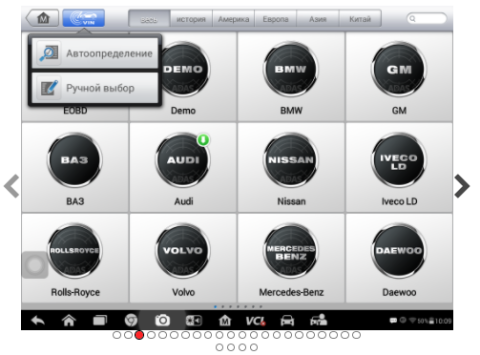

| Автоопределение марки и модели | AUTO-VINAUTO-SCAN | SCAN VINAUTO-VINAUTO-SCAN | SCAN VINAUTO-VINAUTO-SCAN | SCAN VINAUTO-VINAUTO-SCAN |
| Топология ECU, TSB, подсказки по ремонту, типовые неисправности | Нет | Да | Да | Да |
| Функция SPLIT SCREEN | Нет | Нет | Нет | Да |
| Функции ADAS | Да / опция | Да / опция | Да / опция | Да / опция |
| Информация по ремонту и обслуживанию автомобилей | ||||
| Документация Haynes Pro | Haynes Pro Electronics Full / опция Haynes Pro Tech Full / опция | Haynes Pro Electronics Full / опция Haynes Pro Tech Full / опция | Haynes Pro Electronics Full / опция Haynes Pro Tech Full / опция | Haynes Pro Electronics Full / опция Haynes Pro Tech Full / опция |
| Обновление функций диагностики | 2 года бесплатно | 1 год бесплатно | 1 год бесплатно | 1 год бесплатно |
| Онлайн доступ кодирование, программирование, Repair Assist | Нет | 1 год бесплатно | 1 год бесплатно | 1 год бесплатно |
| Технические характеристики VCI / VCMI | ||||
| Диагностический интерфейс VCI / VCMI | Беспроводной MaxiFlash Elite | Беспроводной MaxiFlash VCI | Беспроводной MaxiFlash VCMI Встроенный осциллограф, мультиметр, генератор сигналов, тестер диагностической шины OBD | Беспроводной MaxiFlash VCMI Встроенный осциллограф, мультиметр, генератор сигналов, тестер диагностической шины OBD |
| Поддержка протоколов передачи данных | SAE J2534-1 & -2, ISO 9142-2, ISO 14230-2, ISO 15765-4, K/L line, Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM, CAN ISO 11898, Highspeed, Middlespeed, Lowspeed and Singlewire CAN, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP 2.0, TP 1.6, SAE J1939, SAE J1708V | DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can(GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2) | DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can(GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2) | DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can(GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2) |
| Технические характеристики планшета | ||||
| Операционная система | Android 4.4.2 KitKat | Android 7.0 | Android 7.1 | Android 7.2 |
| Связь | Wi-Fi (802.11 a/b/g/n/ac) Беспроводная связь BT v.2.1 + EDR Connect Internet via Wi-Fi | Dual Wi-Fi (802.11 a/b/g/n/ac 2x2 MIMO) Беспроводная связь BT v.2.1 + EDR | Dual Wi-Fi (802.11 a/b/g/n/ac 2x2 MIMO) Беспроводная связь BT v.2.1 + EDR | Dual Wi-Fi (802.11 a/b/g/n/ac 2x2 MIMO) Беспроводная связь BT v.2.1 + EDR |
| Экран | 9.7" TOUCHSCREEN 1024 x 768 DPI / LED COLOR SCREEN | 9.7", TOUCHSCREEN 2048 x 1536 DPI / TFT-LCD COLOR SCREEN | 9.7", TOUCHSCREEN 2048 x 1536 DPI / TFT-LCD COLOR SCREEN | 12.9", TOUCHSCREEN 2732 x 2048 DPI / TFT-LCD COLOR SCREEN |
| Процессор | Samsung Exynos Six-core Processor (1.3GHz Quad-core ARM Cortex-A7 + 1.7GHz Dual-core ARM Cortex-A15) | Samsung Exynos 8895V Octa-core | Samsung Exynos 8895V Octa-core | Samsung Exynos 8895V Octa-core |
| Память | 64GB SSD / 2GB RAM | 128GB SSD / 4GB RAM | 128GB SSD / 4GB RAM | 256GB SSD / 4GB RAM |
| Дополнительная память | Расширение до 32GB | Расширение до 256GB | Расширение до 256GB | Расширение до 256GB |
| Батарея | 11 000 mAh | 15 000 mAh | 15 000 mAh | 18 000 mAh |
| Камера | Задняя камера 8.0 Megapixel Фронтальная камера 2.0 Megapixel | Задняя камера 16.0 Megapixel Фронтальная камера 5.0 Megapixel | Задняя камера 16.0 Megapixel Фронтальная камера 5.0 Megapixel | Задняя камера 16.0 Megapixel Фронтальная камера 5.0 Megapixel |
| Дополнительные разъемы | HDMI / 2 USB HDMI | HDMI / 2 USB type A / Mini USB | HDMI / 2 USB type A / Mini USB | HDMI / 2 USB type A / Mini USB + ДОК-СТАНЦИЯ |
| Цена | 104 581 грн | 108 938 грн | 134 078 грн | 159 218 грн |
| Купить | Купить | Купить | Купить | |
Уникальная гарантия
В случае гарантийного отказа выдается подменный автосканер Autel, что позволит исключить влияние обслуживания автосканера на Вашу работу.
Покрытие по маркам:
Поддержка более 80 марок, включая производства СНГ
- Россия: ВАЗ, ГАЗ, ИЖ, КАМАЗ, МАЗ, ПАЗ, СеАЗ, УАЗ, ЗАЗ;
- Европа: EU Ford, Renault, Abarth, Alfa Romeo, Bugatti, Opel, Vauxhall, Saab, Land Rover, Jaguar, Mercedes Benz, Mercedes Benz Sprinter, Maybach, Smart, Porsche, Volvo, VW, Audi, Bentley, Seat, Skoda, Lancia, Lamborghini, BMW, MINI, VW CV, Citroen, VW LT3, DACIA, Rolls-Royce, Fiat, Peugeot, Aston Martin, Maserati, Ferrari;
- Япония: Honda, Suzuki, Isuzu, Acura, Nissan, Infiniti, Toyota, Lexus, Scion, Mitsubishi, Subaru, Daihatsu, Mazda; Nissan GTR, Fuso;
- Корея: Hyundai, Kia, SsangYong, DAEWOO; Hyundai CV, Samsung;
- Китай: Byd, Chery, Geely, Brilliance, Great Wall, Foton, Borgward, MG, DFSK, Zotye, BAIC, Emgrand, LDV;
- США: Chrysler, Jeep, GM, Dodge, Ford;
- Малайзия: Perodua, Proton;
- Индия: Mahindra, Tata.
Опции:
Аксессуары для осциллографа Autel 100001387 для MS919, Ultra, MP408
Подписка на техническую документацию Haynes PRO Tech Full, нормы времени, сервисное обслужив.
Цифровые видеоэндоскопы Autel MaxiVideo MV105 и MV108

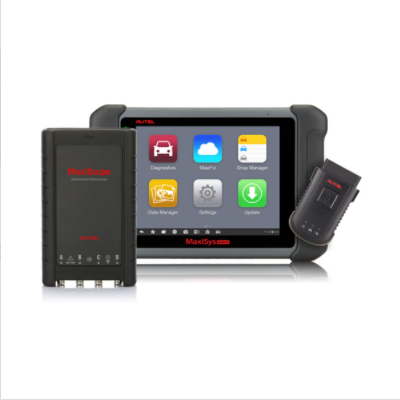

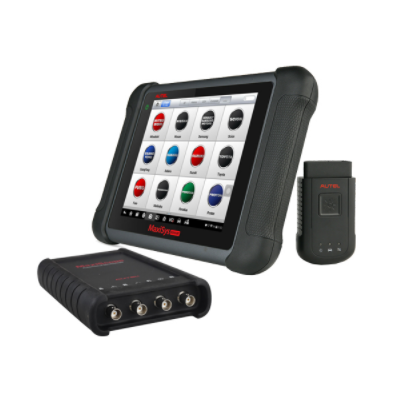

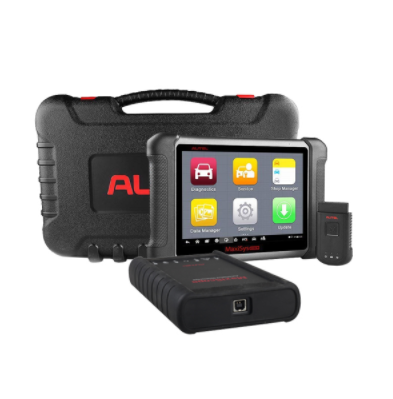

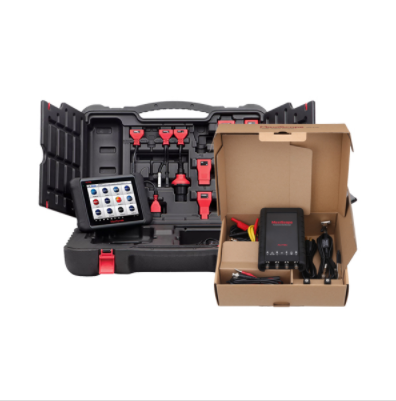

Комплектация MaxiSys MS906BT PRO:
- Комплектация автосканера
- Сканер Autel MaxiSys MS906BT – 1 шт.
- Беспроводной адаптер MaxiVCI V100 – 1 шт.
- Mini USB кабель – 1 шт.
- Адаптер питания ACDC (12 В) – 1 шт.
- Кабель для работы от прикуривателя – 1 шт.
- Предохранители – 2 шт.
- Мягкая ткань для экрана – 1 шт.
- Адаптер Honda-3 – 1 шт.
- Адаптер Nissan-14 – 1 шт.
- Адаптер Mitsubishi/Hyundai-12+16 – 1 шт.
- Адаптер Kia-20 – 1 шт.
- Адаптер Benz-38 – 1 шт.
- Адаптер BMW-20 – 1 шт.
- Адаптер VW/AUDI-2+2 – 1 шт.
- Адаптер GM/Daewoo-12 – 1 шт.
- Адаптер Benz-14 (только для Европы) – 1 шт.
- Инструкция – 1 шт.
- Руководство пользователя – 1 шт.
- Упаковочный лист – 1 шт.
- Кейс для хранения и транспортировки – 1 шт.

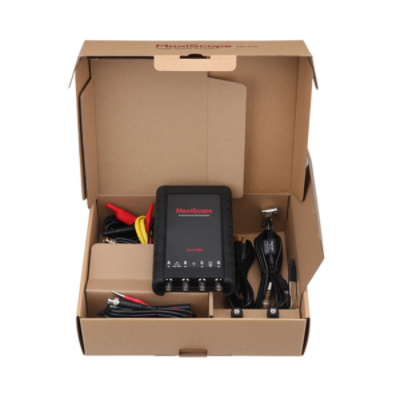

- Комплектация осциллографа
- Осциллограф MaxiScope – 1 шт.
- USB-кабель – 1 шт.
- Экранированный измерительный провод – 4 шт.
- Адаптер для вторичной цепи зажигания – 1 шт.
- Двухпроводный отвод – 1 шт.
- Аттенюатор 20 к 1 – 2 шт.
- Набор из 2 больших крокодиловых зажимов – 1 шт.
- Набор маленьких крокодиловых зажимов – 1 шт.
- Набор из 5 игольчатых пробников – 1 шт.
- Набор из 2 щупов мультиметра – 1 шт.
Операционная система
Android™ 4.4.2 KitKat.
Процессор
Samsung Exynos Hexa-Core Processor (1.3 GHZ + 1.7 GHZ).
Память
32GB ROM и 2GB RAM.
Дисплей
8.0” 1024 x 768 LED Емкостный сенсор.
Камера
8.0Mpx, Автофокус со вспышкой.
Сенсоры
Гравитационный акселерометр и датчик окружающего освещения.
Звук
Микрофон, динамик, разъем 3.5mm.
Аккумулятор
10,000 mAh 3.7V Li-Po батарея с поддержкой зарядки от 12V.
Потребляемая мощность
5W.
Рабочая температура
-10 до 55°C.
Температура хранения
-20 до 70°C.
Размеры Д*Ш*В
270.8 мм *176.0 мм * 36.0 мм.
Вес
1.05 кг.
Технические характеристики осциллографа
Вертикальное разрешение
12 бит
Количество каналов
4
Полоса пропускания
20 МГц
Точность
1 %
Чувствительность
от 10 мВ/дел до 20 В/дел
Диапазоны изменения входных сигналов (весь диапазон)
от ±50 мВ до ±100 В для 11 диапазонов
Входной импеданс
1 МОм при параллельном конденсаторе 22 пФ
Тип входа
Заземленный разъем BNC
Входная связь
Режим переменного/постоянного тока, выбираемый с помощью программного обеспечения
Защита от перегрузки
±200 В на одиночном входе
Максимальная частота дискретизации (одиночный импульс)
при использовании канала 1 или 2
80 Мвыб/с
При использовании канала 3 или 4
20 Мвыб/с
Буферная память
32 МБ, распределяется между активными каналами
Буфер сигналов
до 1000 сигналов
Диапазоны временной развертки
от 100 нс/дел до 1000 с/дел
Дополнительные функции
математическая обработка каналов, измерения
Источник
Любой входной канал
Основные триггеры
Автоматически, повтор, одиночный, отсутствует
Дополнительные триггеры
Нарастающий фронт, спадающий фронт
Диапазон рабочих температур
от 0 до +50 °C (от +15 до +40 °C при указанной точности)
Диапазон температур при хранении
от -20 до +60 °C
Диапазон относительной влажности при хранении
От 5 % до 95 % без конденсации
Размеры (с учетом защитной резиновой накладки)
190 х 115 х 38 мм
Вес
< 0,5 кг
Связь с компьютером
кабель USB 2.0
Электропитание
через разъем USB
| Основные характеристики | |
Производитель | Autel |
