Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

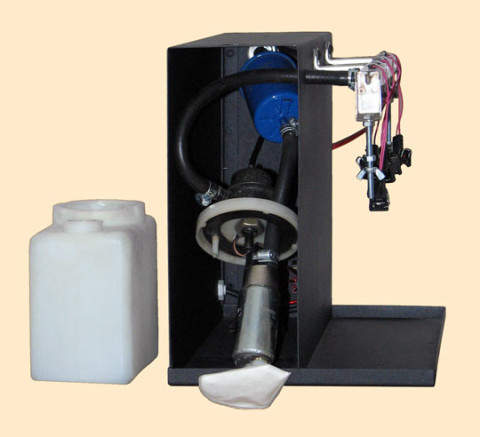

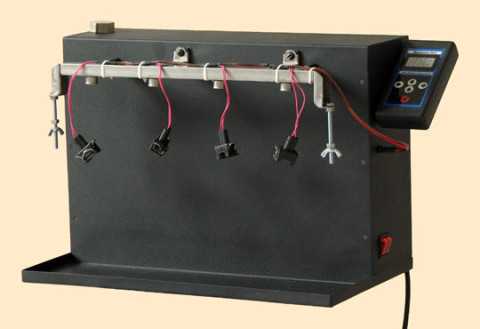

Внимание! Продается только реаниматор - программно-аппаратная часть. Стенд Вы собираете собственными силами. Для тех кто не хочет экспериментировать, есть уже готовые стенды, например Sprint 6 и ему подобные.

Технические характеристики Реаниматора форсунок в режиме "проверка":

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

Принципиальная электрическая схема стенда.


В режиме "Проверка" производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.


Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.


Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки.


Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).


Таблица производительности форсунок.
injectors_productivity.pdf - 47,3 KБ
Нажать правую кнопку мыши, "Сохранить объект как…" и указать, куда сохранить файл.

Не получается скачать файл? Воспользуйтесь ссылкой ниже.
injectors_productivity.pdf



Режим "Очистка".

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме "Очистка" Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После "захвата" производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.


Достаточно "прокачать" форсунку в режиме "Очистка" в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.


Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).


Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Работа с Реаниматором форсунок.

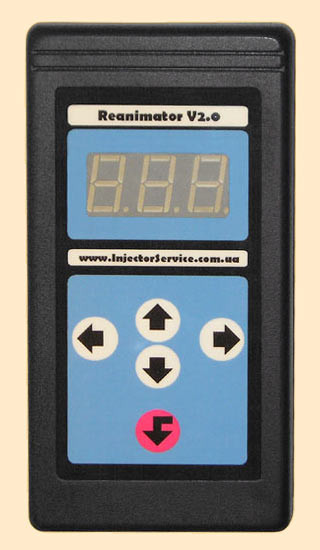

Реаниматор форсунок готов к работе в режиме "проверка" сразу после подачи на него питающего напряжения 12 V, о чём свидетельствует надпись на экране:
(режим "Проверка" – test).
При необходимости, можно установить рекомендуемые параметры импульсов для проверки форсунок. Для этого необходимо нажать клавишу
, после чего с помощью клавиш
и установить время впрыска равное 9,9 mS
.
Далее необходимо вновь нажать клавишу
и с помощью клавиш
и
установить временной промежуток между импульсами равный 10 mS . После нажатия клавиши установить количество импульсов равное 2000
и вновь нажать клавишу
, после чего вновь появится надпись
, свидетельствующая о готовности к включения режима "Проверка".

Теперь, для начала проверки необходимо включить бензонасос для подачи топлива под давлением в топливную рейку и нажать клавишу
. Форсунки начнут работать, при этом на экране Реаниматора форсунок будет отображаться обратный отсчёт количества импульсов впрыска. После выключения форсунок необходимо выключить бензонасос, измерить и записать количество топлива в мензурках для каждой форсунки. Перед снятием форсунок необходимо сбросить давление в топливной рампе стенда путём включения режима "проверка" с отключенным бензонасосом.

Если форсунки дают разное количество топлива (разница превышает 2%), это указывает на необходимость их очистки.

Для переключения Реаниматора форсунок в режим "Очистка" необходимо нажать клавишу
, после чего на экране появится надпись
(режим "Очистка" – clear).
Каждую форсунку необходимо поочерёдно подключить к Реаниматору форсунок, выходное отверстие форсунки погрузить в небольшую ёмкость (5 ml), заполненную моющей жидкостью WYNN’S и нажать клавишу
.
Форсунка начнёт прокачивать чистящую жидкость в обратном направлении. Для выключения очистки нужно вновь нажать клавишу

То же самое проделать с остальными форсунками.

Теперь необходимо проверить производительность форсунок после очистки. Если производительность выровнялась – форсунки можно устанавливать на двигатель, если нет – очистку необходимо повторить.
