Назначение

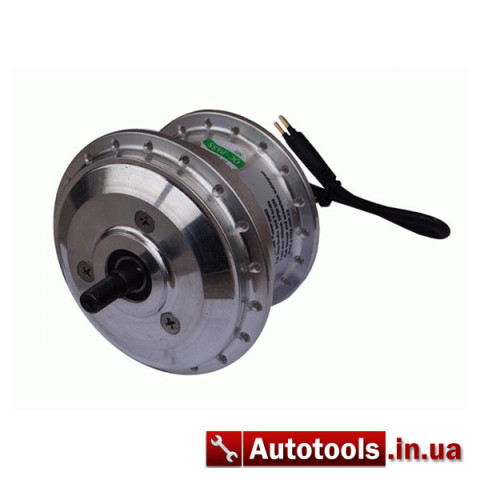

Переднее Мотор колесо супер мини 36 вольт 250 ватт – одно из самых компактных и лёгких в мире мотор колёс для велосипедов . Выдающиеся характеристики обеспечивает новейшая уникальная конструкция: это безщёточное мотор колесо, на постоянных магнитах, со встроенным планетарным редуктором. Минимальный диаметр электродвигателя этого мотор колеса - всего 75 мм. Вес мотор колеса - 1.4 кг. При этом оно обеспечивает хорошую тягу и скорость 25-30 км/час. Предназначено для установки в стандартную переднюю вилку велосипеда (100 мм), а также может использоваться в других видах транспорта.
Описание
В этой модели миниатюрный безколлекторный электродвигатель с диаметром корпуса всего 75 мм, номинальной мощностью 250 Вт и рабочим напряжением 36 В, скомпонован в одном корпусе с понижающим редуктором планетарного типа. Такая конструкция позволяет получить минимальные размеры и рекордно низкий вес агрегата, в сочетании с отличными тяговыми характеристиками, достаточной скоростью, при сохранении высоких показателей экономичности и эффективности .
Модель Q75, конструктивно предназначенная для установки в переднее колесо со стандартной шириной передней вилки (100 мм), выполнена в прочном и легком корпусе. Узлы и детали мотор-колеса не нуждаются в смазке и регулировке в течении всего периода эксплуатации.
Низкая собственная масса и автоматически отключаемый при движении накатом редуктор, позволяют комбинировать использование мускульной силы и электрической тяги, используя мотор колесо в трёх режимах:
- движение на электрической тяге
- движение с помощью педалей
- комбинированный режим: мотор колеса + педали
Технические характеристики
- Номинальное рабочее напряжение 36 В
- Номинальная мощность 250 Вт
- Максимальная мощность 298 Вт
- Максимальный крутящий момент 18 Н.м.
- Максимальная скорость электровелосипеда** 44 км/час
- Вес 1.4 кг
- Схема управления Трёхфазным контроллером переменного тока
*без учёта веса обода и спиц
**максимальная скорость указана без нагрузки
*** В зависимости от размера колес, типа контроллера и нагрузки, максимальная скорость будет изменяться

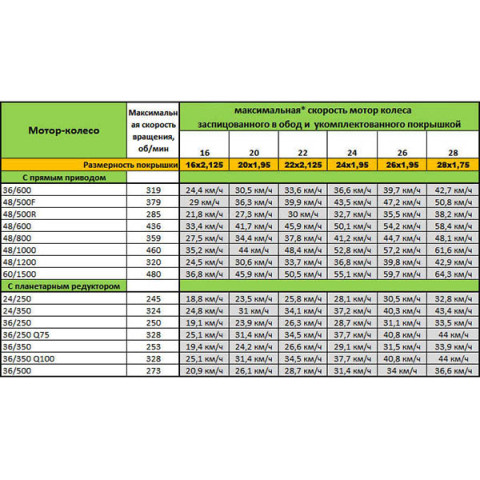

Сводную таблицу максимальных оборотов и максимальной скорости мотор колёс ТМ Volta bikes, пожалуйста, посмотрите в фото.
Посадочные размеры:
- Длина оси 150 мм;
- Диаметр оси М12
- Длина резьбовой части -
- Слева по ходу движения: 17 мм
- Справа по ходу движения: 17 мм
- Посадочная ширина передней вилки: 100 мм
- Длина соединительного кабеля (в комплекте) для подключения контроллера: 1400 мм
Спецификации:
Скорость вращения на холостом ходу: 328 об/мин*
Обратите внимание: предлагаемое мотор колесо может иметь модификации с разной максимальной скоростью на холостом ходу. Доступные варианты максимальной скорости, пожалуйста, уточняйте у менеджера.
- Электродвигатель: 3-х фазный, переменного тока, на постоянных неодимовых магнитах
- Угол фазы: 120 градусов
- Максимальный КПД: 86.1%
- Водонепроницаемый 3-контактный электрический разъем
- Короткий (240 мм) кабель разъема для удобства монтажа/демонтажа колеса

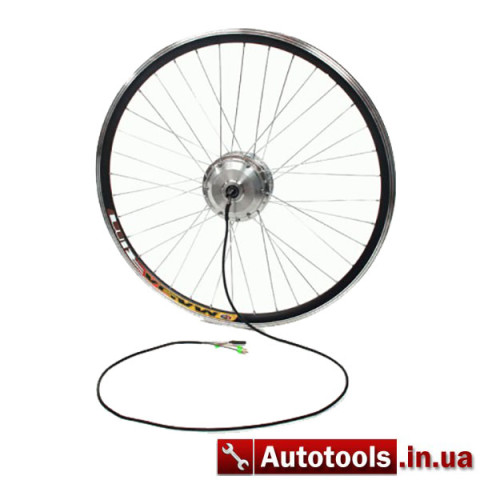

- Возможно использовать с ободами от 12 до 28”
- Рекомендуемая толщина спиц: 12G/13G
- Рекомендуемый контроллер: Volta Bikes S06P (приобретается отдельно)
- Материал корпуса: сплав алюминия
- Вес агрегата: 1.4 кг
- Диапазон эксплуатационных температур: -25…+45 С°
- Максимальный диаметр мотор колеса (по левому фланцу для установки спиц): 107 мм
- Максимальный диаметр мотор колеса (по правому фланцу для установки спиц): 90 мм
- Диаметр мотор колеса по центрам отверстий для спиц (слева): 97 мм
- Диаметр мотор колеса по центрам отверстий для спиц (справа): 80 мм
* С использованием рекомендуемого контроллера
** В зависимости от размерности колес и типа контроллера
Внимание! Нежелательно вращать электродвигатель мотор колеса через редуктор - в обратную сторону (против хода движения). Если в этом есть необходимость, - например, немного откатить электровелосипед назад, -то следует это делать без рывков, с небольшой скоростью и на небольшое расстояние.
Комплектация:
- Мотор-колесо Q75 36/250 – 1 шт.
- Комплект гаек и шайб для установки в вилке велосипеда
- Кабель для подключения контроллера – 1 шт.
- Инструкция по монтажу и эксплуатации на русском языке – 1 шт.
- Гарантийный талон – 1 шт
Гарантия
ГарEditантия 1 год без ограничения пробега
Расширенная гарантия- до 3-х лет.
Преимущества
Новейшая модель мотор колеса 2014-2015 модельного ряда, имеет рекордно малые габариты и вес, хороший крутящий момент и достаточную для электровелосипеда скорость. Рекомендуется в качестве вспомогательного электропривода велосипеда тем велосипедистам, для кого минимальный вес электропривода играет важное значение.
Качественные комплектующие и усовершенствованная конструкция, обеспечивают :
- высокий КПД,
- экономное использование энергии,
- низкий шум и вибрацию при работе
- надёжную и безаварийную работу мотор колеса в течение многих лет.
В процессе эксплуатации мотор колесо не требует каких-либо регулировок и обслуживания.
Расстояние пробега электровелосипеда, оборудованного мотор колесом, может изменяться в зависимости от условий эксплуатации.
Опции
- пульт управления для мотор колёсQ75 и Q100 – EAD05 (позволяет контролировать уровень заряда аккумуляторной батареи на светодиодном индикаторе, имеет встроенный переключатель скоростей мотор колеса, кнопку вкл/выкл. электрооборудования электровелосипеда
| Основные характеристики | |
Производитель | Volta Bikes |
