Мультимарочные сканеры
KTS 530 0 684 400 530
KTS 540 0 684 400 540
KTS 570 0 684 400 570

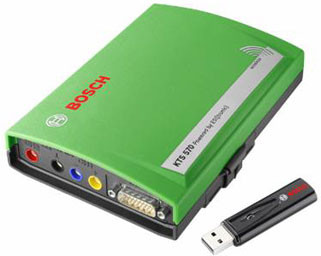

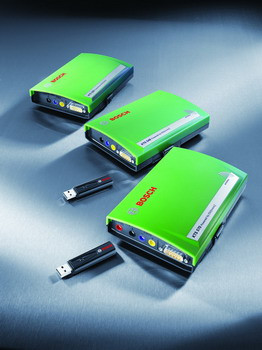

В сочетании с персональным компьютером модули KTS 5-й серии образуют универсальный мультимарочный сканер, работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.). Широчайший перечень марок и моделей автомобилей, с которыми работает прибор, определяется программным продуктом ESI[tronic], обеспечивающим его работу.
Модуль непосредственно подключается к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.
KTS 530 оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером.
Модуль KTS 540 аналогичен прибору KTS 530, но может обмениваться данными с компьютером не только через USB-кабель, но и посредством радиоканала Bluetooth.
KTS 570, обладающий всеми преимуществами модуля KTS 540, оборудован усовершенствованными двухканальными мультиметром и осциллографом.
Функция | KTS530 | KTS540 | KTS570 |
Диагностика блоков управления | X | X | X |
1-канальный мультиметр | X | X | X |
2-канальный мультиметр | - | - | X |
2-канальный осциллограф | - | - | X |
2-канальный диагностический осциллограф | - | - | X |
Радиосвязь Bluetooth | - | X | X |
Соединение USB | X | X | X |
Системные модули KTS 530/540/570 идеальны в качестве дооснащения диагностических приборов на базе ПК, таких как, например, мотортестер FSA или система анализа отработавших газов BEA.
Функции приборов:
- чтение и стирание памяти ошибок бортовой системы диагностики;
- чтение и стирание памяти ошибок бортовой системы диагностики;
- вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;
- управление исполнительными механизмами;
- отображение положения разъемов и распределения контактов в них;
- сброс и установка сервисных сообщений;
- контроль масла;
- деблокирование иммобилайзера;
- вариантное кодирование;
- базисные настройки;
- параметры адаптации;
- функциональные тесты;
- проверка ESP;
- инициализация угла поворота колес;
- мультиметр;осциллограф;
- прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.).
Краткие технические данные | |
Поддерживаемые протоколы обмена данны | ISO 9141-2 K/L lines; Blink-code; SAE-J1850 DLC (GM…); SAE-J1850 SPC (Ford); CAN ISO 11898 ISO 15765-4 (OBD); CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN. |
Мультиметр | |
Напряжение | 200 мВ – 200 В |
Сопротивление | 100 Ом – 1 МОм |
Ток | 2 мА – 1000 А |
Осциллограф (только для KTS 570) | |
Диапазон измерений | 0 - 200 В |
Диапазон частот | До 5 МГц |
Общие характеристики | |
Рабочее напряжение | 7 – 30 В постоянного напряжения |
Мощность, потребляемая от аккумуляторной батареи транспортного средства или от источники питания | примерно 6 Вт |
Габариты (Д x Ш x В) | 170 x 120 x 40 мм |
Масса (без соединительных проводов) | 325 г |
Рабочая температура | 0 – 40°C |
Относительная влажность воздуха | 90% (при 2 °C) |
Требования к компьютеру:
- процессор Pentium IV / 1,5 ГГц и выше;
- RAM не менее 256 Мб;
- HDD не менее 40 Гб;
- DVD-дисковод;
- интерфейсы: 1 параллельный, 2 последовательных, 2 USB порта.
- интерфейсы: 1 параллельный, 2 последовательных, 2 USB порта.
Для повышения удобства работы приборы KTS можно дооснастить специализированными кабель-адаптерами и прочими дополнительными принадлежностями.
Комплектация:
Обозначение | Номер для заказа | KTS 530 | KTS 540 | KTS 570 |
Источник питания(15В/1A) | 1 687 022 889 | 1 | 1 | 1 |
Кабель для подключения к сети | 1 684 461 106 | 1 | 1 | 1 |
Кабель с адаптером OBD 1,5 м | 1 684 465 555 | - | 1 | 1 |
Кабель с адаптером OBD 3 м | 1 684 465 557 | 1 | - | - |
Адаптер UNI4 | 1 684 463 539 | 1 | 1 | 1 |
Измерительный провод двойной (красный, черный) 3м | 1 684 463 214 | - | - | 1 |
Измерительный провод двойной (синий, желтый) 3 м | 1 684 463 550 | - | - | 1 |
Измерительный провод синий | 1 684 430 066 | 1 | 1 | - |
Измерительный провод желтый | 1 684 430 067 | 1 | 1 | - |
Провод заземления черного цвета | 1 684 430 068 | 1 | 1 | 1 |
Измерительный щуп красного цвета | 1 684 485 035 | 1 | 1 | 2 |
Соединительная клемма черного цвета | 1 684 480 022 | 1 | 1 | 1 |
Соединительный провод USB 3м | 1 684 465 562 | 1 | 1 | 1 |
USB-адаптер Bluetooth | 1 687 023 382 | - | 1 | 1 |
Чемодан | 1 685 438 019 | 1 | 1 | 1 |
Крепежный кронштейн | 1 681 398 030 | 1 | 1 | 1 |
Инструкция по эксплуатации | - | 1 | 1 | 1 |
DVD-ROM ESI[tronic] | - | 1 | 1 | 1 |
Крепежные винты | - | 5 | 5 | 5 |
Дополнительные принадлежности для KTS 530/540/570:
Обозначение | Номер для заказа |
* Кабель с адаптером Opel Vauxhall | 1 684 463 464 |
* Кабель с адаптером Opel Multec | 1 684 463 464 |
* Кабель с адаптером BMW | 1 684 463 465 |
Кабель с адаптером Nissan OBD 16 pin (в сочетании с кабелем 1 684 463 465) | 1 684 463 490 |
* Кабель с адаптером Nissan/Ford для KTS 5xx670 | 1 684 463 466 |
* Кабель с адаптером VW/Audi/Seat | 1 684 463 467 |
* Кабель с адаптером Renault | 1 684 463 468 |
* Кабель с адаптером Daewoo | 1 684 463 489 |
Кабель согласования напряжения 12 В / 5 В | 1 684 463 495 |
* Кабель с адаптером Mersedes-Benz (штифт 1 мм) | 1 684 447 032 |
* Кабель с адаптером Mersedes-Benz (Sprinter, Atego) | 1 684 463 494 |
* Проверочный адаптер Mersedes-Benz 38 pin | 1 684 485 382 |
* Кабель с адаптером Scania 16 pin (R 124, R144) | 1 684 463 497 |
* Кабель с адаптером MAN 37 pin (EDS, MS 5) | 1 684 463 498 |
* Кабель с адаптером MAN 12 pin (EDC, MS 6.1, MS 6.4, CR, EDC7C) | 1 684 463 499 |
* Кабель с адаптером PSA (в сочетании с 1 684 460 182) | 1 684 460 181 |
* Кабель питания для PSA (зажим +/-) | 1 684 460 182 |
* Кабель с адаптером PSA 10 pin для систем управления двигателя | 1 684 463 399 |
* Кабель с адаптером PSA 3 pin для, например, ABS (в сочетании с 1 684 463 399) | 1 684 463 400 |
* Кабель с адаптером Hyundai/Mitsubishi | 1 684 461 144 |
* Кабель с адаптером группы Fiat | 1 684 463 394 |
* Кабель с адаптером Rover | 1 684 463 439 |
* Кабель с адаптером Ford | 1 684 463 440 |
* Кабель с адаптером Ford EEC4 | 1 684 463 496 |
* Для Ford адаптация блока управления насосом PSG 5 через CAN | 1 684 463 652 |
* Кабель питания от прикуривателя для KTS 5xx/670 | 1 684 460 202 |
* Кабель питания для Rover | 1 684 460 231 |
Кабель с адаптером VW/Audi easy Connect | 1 684 463 611 |
Кабель с адаптером группы Fiat easy connect | 1 684 463 613 |
Кабель с адаптером BMW 20 pin easy connect | 1 684 463 631 |
Кабель с адаптером Daewoo/GM/Holden easy connect | 1 684 463 632 |
Кабель с адаптером Honda 3/5 easy conect | 1 684 463 634 |
Кабель с адаптером Kia easy connect | 1 684 463 636 |
Кабель с адаптером Mazda 25 easy connect | 1 684 463 637 |
Кабель с адаптером Hyundai/Mitsubishi easy connect | 1 684 463 638 |
Кабель с адаптером Nissan 14 pin easy connect | 1 684 463 639 |
Кабель с адаптером Toyota 17 pin easy connect | 1 684 463 642 |
Кабель с адаптером Toyota 23 pin easy connect | 1 684 463 643 |
Кабель с адаптером Toyota easy connect | 1 684 463 686 |
Кабель с адаптером Renault груз. 12 pin easy connect | 1 684 465 581 |
Кабель с адаптером Renault легк. 12 pin easy connect | 1 684 465 582 |
Кабель с адаптером PSA 30 easy connect | 1 684 465 583 |
Универсальный кабель с адаптером 4 pin UNI 4 | 1 684 463 539 |
Кабель с адаптером OBD, 5 м | 1 684 465 567 |
Кабель OBD, 3 м | 1 684 465 557 |
Адаптер CARB-BOX | 1 684 462 346 |
Адаптер CARB-BOX с OBD-штекером | 1 684 462 514 |
Активатор датчика давления шины | 1 687 200 663 |
USB-удлиннитель Bluetooth (1 м) для Bluetooth Stick KTS 540/570 | 1 684 465 564 |
USB-удлиннитель Bluetooth (3 м) для Bluetooth Stick KTS 540/570 | 1 684 465 565 |
Соединительный провод USB (5 м) | 1 684 465 563 |
Комплект проверочных кабелей | 1 687 011 208 |
Набор системных кабелей (BMW, Fiat, Ford, MB, Opel, Opel Multec, VW) | 1 687 001 566 |
Набор системных кабелей (MB, Ford EEC4, Opel, Opel Multec, BMW, VW) | 1 687 001 855 |
Набор системных кабелей (Fiat, MB, Peugeot, PSA 10 pin, Renault 3 pin) | 1 687 011 361 |
Набор системных кабелей (Fiat, Ford, MB, Opel Multec, PSA 10 pin, Renault 3 pin) | 1 687 011 362 |
Токовая цанга FSA на 30 А для KTS 5xx/670 | 1 687 224 864 |
Адаптер для токовой цанги от FSA 450 (дополнительно требуется 1 684 480 124) для KTS 5xx/670 | 1 684 463 522 |
Измерительный шунт от 0 до 600 мА для KTS 5xx/670 | 1 684 503 103 |
Токовая цанга для переменного/постоянного тока 100/600 А для KTS 5xx/670 | 1 687 224 864 |
* Только в сочетании с адаптером UNI 4, 1 684 463 539
** Только в сочетании с 1 684 460 182 или 1 684 460 202
** Только в сочетании с 1 684 460 182 или 1 684 460 202
